共轭热传递：加热翼片导入

本教程在一个 Simcenter STAR-CCM+ 模拟中同时融入了多区域共轭热传递和自然对流。

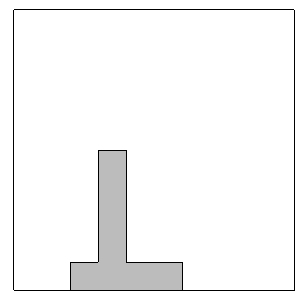

本教程的起点是厚度为一个网格单元的六面体方格，代表一个固体翼片，该翼片位于包含空气的矩形壳体内。方格用 pro-STAR 构建，包括翼片和周围空气之间的非正则方格交界面。包含方格数据的文件也包括与问题中存在的边界类型有关的信息。

三维方格被转换为二维方格，并被缩放到适当的尺寸，然后用于分析。所有条件和属性通过使用 Simcenter STAR-CCM+ GUI 来定义，通过使用耦合求解器来求解。使用 Simcenter STAR-CCM+ 中提供的后处理工具显示结果。

分析包含下列热传递模式：

本分析中未考虑辐射的影响。
