转换零部件坐标系
转换零部件坐标系后，可将零部件从相对于源坐标系的位置移动到相对于目标坐标系的位置。
这种转换对于在同一操作中平移和旋转零部件十分有用，且可在转换期间保持零部件的精确形状。

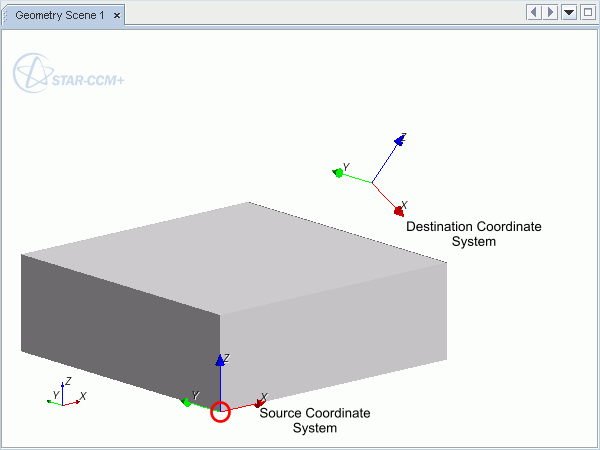

例如，下图中高亮显示的角位于源坐标系的原点。

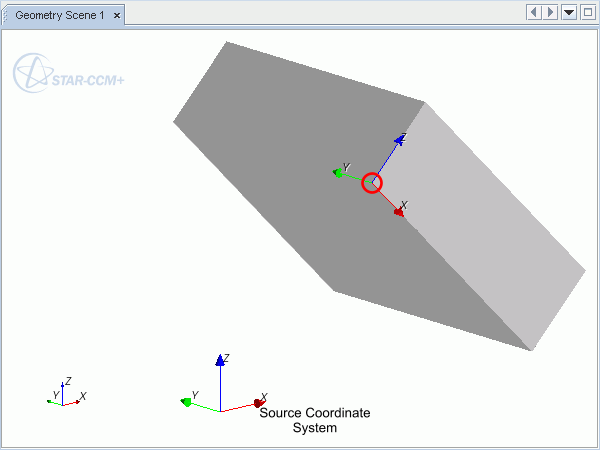

转换为目标坐标系之后，效果如下。
现在，高亮显示的角位于目标坐标系的原点，且零部件的形状仍保持不变。
要转换零部件坐标系：
-

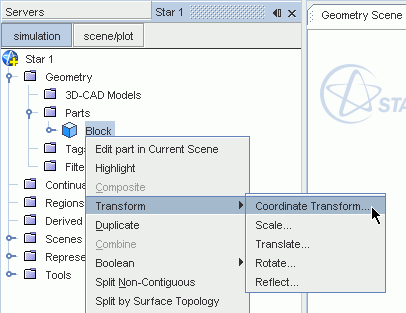

右键单击零部件节点，并选择

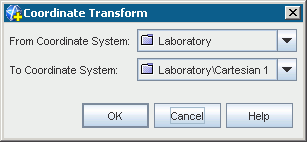

此时将打开坐标转换对话框。
- 从源坐标系菜单中选择源坐标系，并从目标坐标系菜单中选择目标坐标系。
- 单击确定以执行转换。
如果选择球坐标系或圆柱坐标系，则转换将使用与选定坐标系原点相同的笛卡尔坐标系。 这种对应可防止在转换为非笛卡尔坐标系时零部件出现变形。
