加载初始模拟

本教程的起始文件包含预定义的固态区域（一个用于叶片轮毂和体，一个用于前缘和后缘翼梁）、交界面和用于应力分析的物理连续体。

要加载初始模拟：
  1. 启动 Simcenter STAR-CCM+。
  2. 选择文件 > 加载...。
  3. 在加载文件对话框中，单击浏览...。
  4. 在打开对话框中，导航至已下载教程文件的 solidStress 文件夹。
  5. 选择 windturbineBlade_start.sim 然后单击打开。
  6. 在加载文件对话框中，单击确定。
  7. 将模拟另存为 windturbineBlade.sim。
  8. 您可以展开相关节点以查看预定义设置：

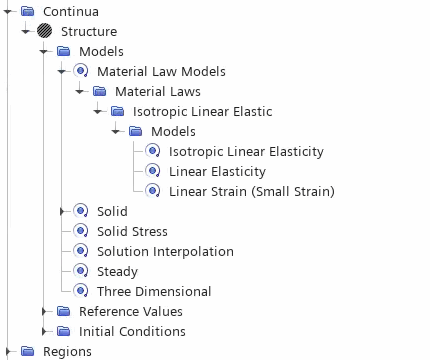

    物理连续体
    提供的物理连续体对各向同性线性弹性材料建模。模拟为稳态。在本教程中，您将选择一个附加模型来计算正则模态。

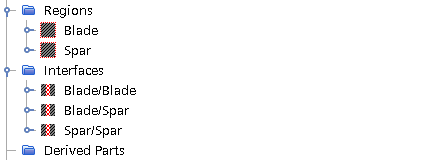

    区域和交界面
    定义了两个区域，一个用于叶片（包括叶片轮毂），另一个用于前缘和后缘翼梁。这些区域通过三个粘接映射接触界面连接，以确保在计算正则模态时不同零部件不会分离。
