创建求解动画
Simcenter STAR-CCM+ 提供了包括剧本在内的一系列选项来创建求解动画。要生成此应用程序的剧本，可创建矢量扭曲以沿叶片的模态位移来平移表面坐标。
要创建矢量扭曲：
- 右键单击衍生部件节点并选择。
-
在编辑对话框中，设置以下属性：
属性 值 输入部件 和 矢量 模型位移 比例因子 500 显示 没有显示器 - 单击创建，然后单击关闭。
- 选择节点，取消选择所有区域并选择。
-
要创建剧本：
-

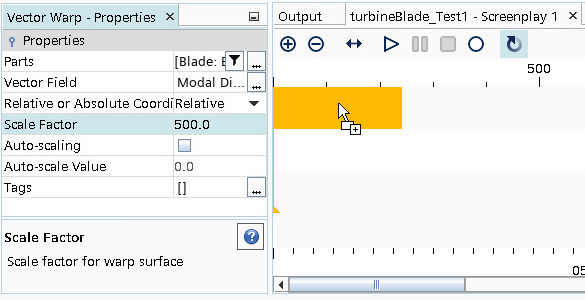

选择节点，并将比例因子 属性拖放到剧本 1 输出窗口中，如下所示：
-
展开操作 1 节点，然后设置以下特性：
节点 属性 值 操作 1 持续时间 5
比例因子插值模式 样条曲线
0.00: 500值 -500 0.50: 500值 500（默认） 1.00: 500值 -500 指挥器 目标帧速率 (fps) 120 结束持续时间 0 此剧本设置可创建一个完整振荡周期的动画。为了可视化叶片的连续振荡，结束持续时间设为零，这样当操作完成后剧本将立即重置回开头。
-
在可视化工具栏中，单击
（保存-恢复-选择视图）并选择。
-
在剧本 1 输出窗口中，单击
（播放）。

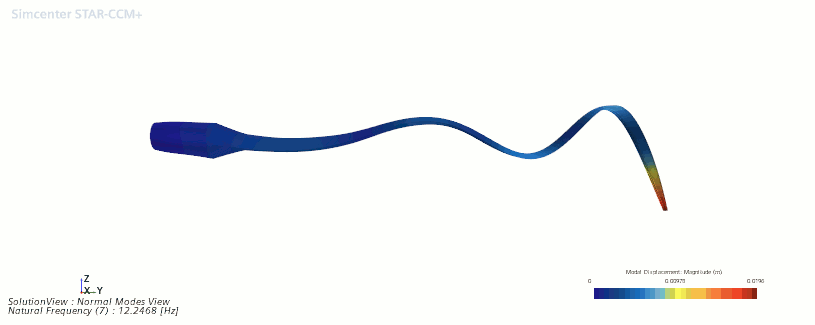

最终动画显示如下：
-
选择节点，并将比例因子 属性拖放到剧本 1 输出窗口中，如下所示：
