使用圆锥体

创建此体形状后，它在 Simcenter STAR-CCM+ 对象树中将具有一个节点，并且具有自己的属性且与其他类型的体形状共享右键菜单。

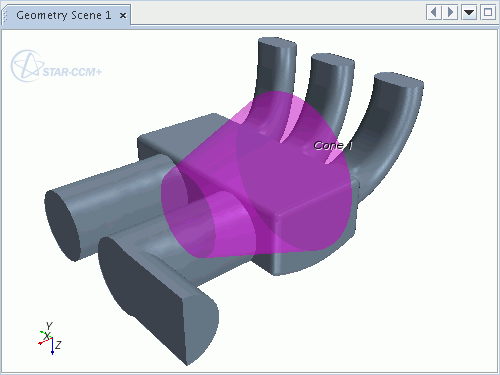

可以手动或使用点工具以图形方式创建圆锥体形状。 示例如下所示：

创建圆锥体

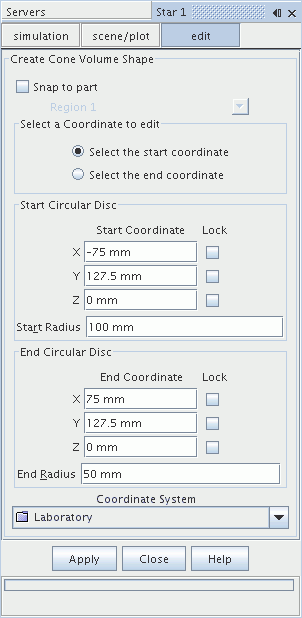

在新形状弹出菜单中选择圆锥体选项时，在绘图显示上将出现创建圆锥体形状对话框。

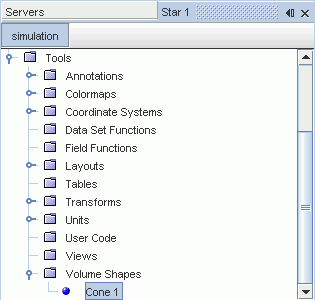

要定义圆锥体，使用全局笛卡尔坐标系或局部坐标系指定两个独立位置（开始圆盘和结束圆盘）和两个半径（开始半径和结束半径）。 可以将这些位置手动输入对话框中，也可使用点工具将起点和终点拖到适当位置。 注意，可通过输入开始半径和结束半径值并分别在输入后按 Enter 键查看圆锥体的表示。 按创建按钮可在体形状节点下创建名为 Cone 1(圆锥体 1) 的新节点。 可根据需要重复此过程任意次，以创建更多圆锥体形状。 按关闭按钮可完成该操作。

圆锥体属性

可使用下列属性调整圆锥体的规格。
