使用方块

方块体形状是使用全局或局部 xyz 轴定位的矩形体积。

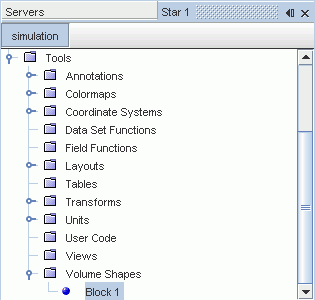

可使用两个对角点的坐标定义该体形状。 定义此体形状后，它在 Simcenter STAR-CCM+ 对象树中将具有一个节点，并且具有自己的属性且与其他类型的体形状共享右键菜单。

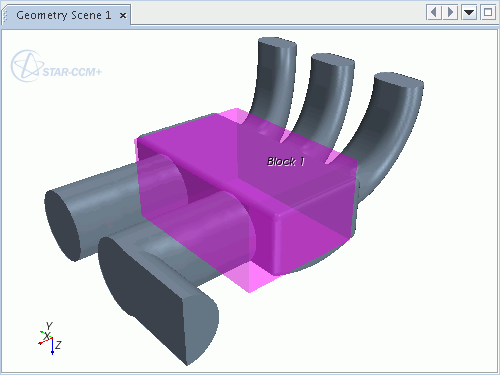

可以手动或使用点工具以图形方式创建方块形状。 示例如下所示：



创建方块

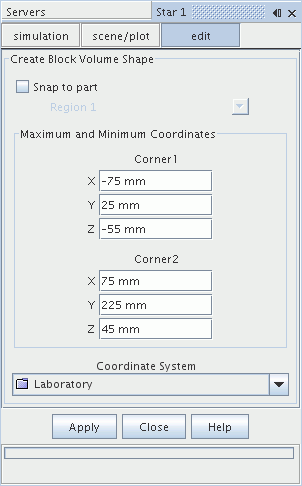

在新形状弹出菜单中选择方块选项时，将显示创建方块体形状对话框。



要定义方块，根据全局笛卡尔坐标系或局部坐标系指定两个独立位置（对角点的最大和最小坐标）。 可以将这些位置手动输入对话框中，也可使用点工具将面中心球以图形方式拖到适当位置。 按创建按钮可在体形状节点下创建名为 Block 1(方块 1) 的新节点。 可根据需要重复此过程任意次，以创建更多方块形状。 按关闭按钮可完成该操作。

方块属性

可使用下列属性调整方块的规格。

坐标系

定义体形状时采用的坐标系（全局或局部）。

角 1

定义一个角位置的笛卡尔位置矢量。 注意，数值必须以逗号分隔。

角 2

定义另一角位置的笛卡尔位置矢量，此时将完成对象。 注意，数值必须以逗号分隔。
