使用球体

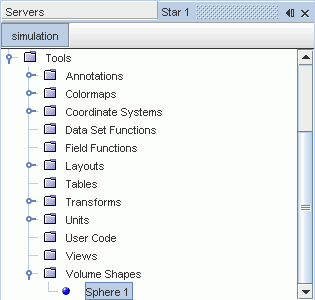

创建此体形状后，它在 Simcenter STAR-CCM+ 对象树中将具有一个节点，并且具有自己的属性且与其他类型的体形状共享右键菜单。

可以手动或使用点工具以图形方式创建球体形状。 示例如下所示：

创建球体

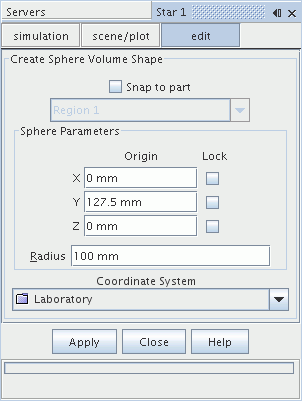

在新形状弹出菜单中选择球体选项时，在绘图显示上将出现创建球体形状对话框。

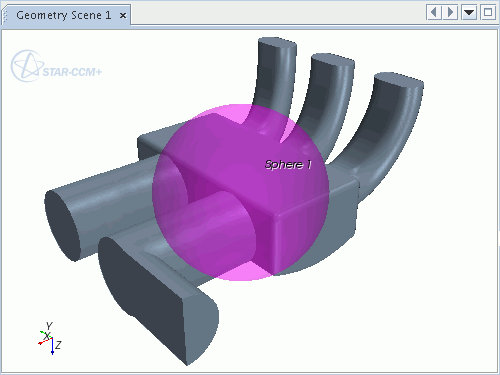

要定义球体，使用全局笛卡尔坐标系或局部坐标系指定球体的原点和半径。 使用点工具时，可通过将球拖到适当的位置以图形方式选择原点，也可以将坐标直接输入到对话框中。 注意，可通过输入半径值并按 Enter 键查看球体的表示。 按创建按钮可在体形状节点下创建名为 Sphere 1(球体 1) 的新节点。 可根据需要重复此过程任意次，以创建更多球体形状。 按关闭按钮可完成该操作。

球体属性

可使用下列属性调整球体的规格。
