使用圆柱体

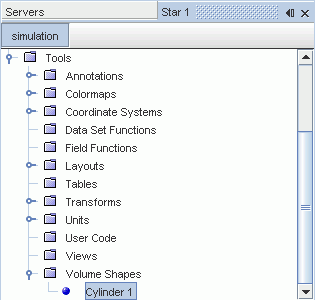

创建此体形状后，它在 Simcenter STAR-CCM+ 对象树中将具有一个节点，并且具有自己的属性且与其他类型的体形状共享右键菜单。

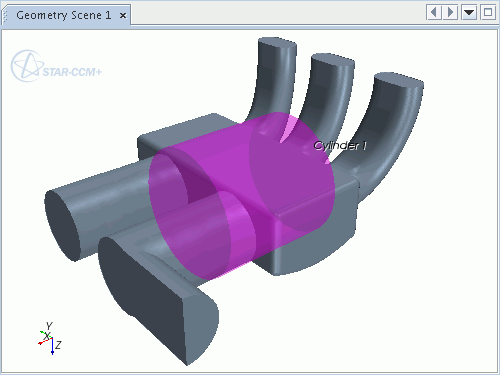

可以手动或使用点工具以图形方式创建圆柱体形状。 示例如下所示：

创建圆柱体

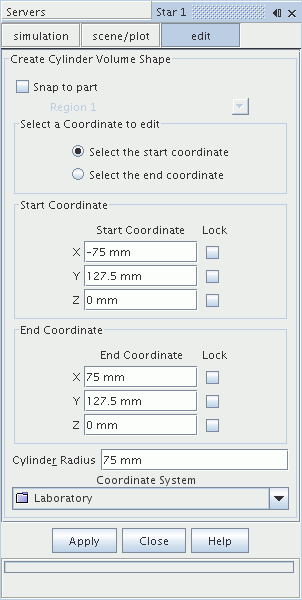

在新形状弹出菜单中选择圆柱体选项时，在绘图显示上将出现创建圆柱体形状对话框。

要定义圆柱体，根据全局笛卡尔坐标系或局部坐标系指定两个独立位置（开始坐标和结束坐标）和一个半径。 可以将坐标手动输入对话框中，也可使用点工具将起点和终点拖到适当位置。 可通过输入半径值并按 Enter 键查看圆柱体的表示。 按创建按钮可在体形状节点下创建名为 Cylinder 1(圆柱体 1) 的新节点。 可根据需要重复此过程任意次，以创建更多圆柱体形状。 按关闭按钮可完成该操作。

圆柱体属性

可使用下列属性调整圆柱体的规格。
