设置智能扫掠研究

要对空气压缩机性能进行建模，可在设计管理器中设置智能扫掠研究。

使用接近压缩机阻流点的质量流量值启动智能扫掠研究，并将质量流量值逐步减小到空气压缩机的浪涌线。当级的总压力比低于 3% 时，二等分准则可检测到浪涌线。二等分开始后，步长减半。在设置了停止准则后，当完成一个二等分时，智能扫掠停止运行。

可以通过研究不同旋转速率来创建更多速度线。要缩短本教程的解算时间，仅需考虑 1800 弧度/秒的固定旋转速率。

要创建设计管理器项目：
1. 打开参考模拟 Stage37_smartsweep_ref.sim，右键单击 Stage37_smartsweep_ref 节点，然后选择创建设计管理器项目。
2. 将Design Manager项目另存为 Stage37_smartsweep_project.dmprj。
要指定设计研究类型：
1. 右键单击设计研究节点，然后选择新建。
2. 选择设计研究节点，然后将研究类型设为智能扫掠。
  有关智能扫掠研究的一般工作流，请参考设置智能扫掠研究。
  有关智能扫掠设置的参考主题，请参考智能扫掠设置参考。
在智能扫掠研究中，可以改变定子出口处的质量流量，还可绘制相对于质量流量的级的总压力比：
1. 要将质量流量设为输入参数，选择设计研究 > 输入参数节点，然后将质量流添加到参数。
2. 要定义扫掠，右键单击输入参数节点，然后选择编辑。

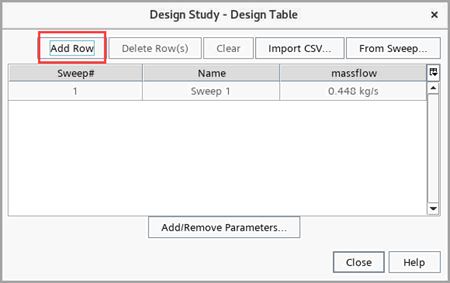

3. 在设计表中，选择添加行，然后指定质量流量值为 0.448 kg/s 的扫掠。
  此值用于定义此扫掠的第一次运行。
4. 要设置响应，选择设计研究 > 响应节点，然后将 StageTotalPressureRatio 添加到响应。

要启动扫掠（速度线），指定步进参数作为运行、二等分准则和停止准则之间的步长。设计以步长增量运行，直到二等分发生。二等分后，在每次设计运行中逐步对步长减半，直到满足此扫掠的停止准则为止。

右键单击智能扫掠设置节点，并确保重用搜索中的设计已激活。
对于非临界操作条件（远离阻流或浪涌区域），质量流量的轻微变化不会使流模式发生显著变化。在这种情况下，重用先前设计运行的结果以及监视器准则可以显著缩短模拟时间。在临界区域中，流模式变化很重要，因此，重用先前设计运行的结果对求解时间没有显著影响。
对于具有更多扫掠的设计，还可以激活跨搜索重用设计。
右键单击智能扫掠设置 > 步进参数节点，并将质量流添加到研究参数。
选择质量流节点并将步长设为 -2.5e-4 kg/s。
质量流在扫掠中不断减少。
要定义二等分准则，右键单击二等分准则节点，然后选择新建准则。

选择响应准则节点，然后设置以下属性：

选择步长准则节点，然后设置以下属性：


节点	属性	值
步长准则	准则选项	二等分数量
二等分数量	二等分数量	1

智能扫掠设计研究在步长二等分（减半）一次后停止。
