运行设计研究并查看设计结果
定义设计研究的运行设置。
-
选择节点并将计算进程至少设为 12。
计算进程指定每个设计所用的内核数。
对于本例，因为设计按顺序运行，所以同步工作设置不相关。
- 要启动设计研究，右键单击设计研究，然后选择运行研究。
设计运行开始后，可以立即看到预配置的布局视图，其中包含智能扫掠研究的最重要的设计结果。
-
查看仪表板。
对于此智能扫掠研究，仪表板包括：
- 含有设计细节的输出表。
- 根据输入参数 massflow 而绘制的响应 StageTotalPressureRatio 的并行绘图。
- 根据输入参数 massflow 而绘制的响应 StageTotalPressureRatio 的性能绘图。
- 设计状态饼图，其中有 68 个成功运行和 2 个未满足二等分准则的设计。它按照智能扫掠的停止准则设计，如果二等分值超过 1，设计研究将停止。
每个压缩机都有一个设计的稳定运转范围，对于该范围内的所需质量流量增压是高效的。性能绘图是该空气压缩机工程设计的重要绘图。
-

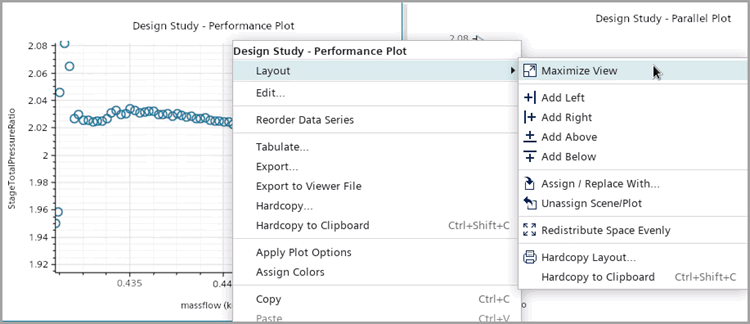

要最大化性能绘图的视图：
-
右键单击仪表板中的性能绘图，然后选择。
-
要对默认性能绘图添加一条线，选择节点，然后将样式设为 —。有关更多绘图设置，请参考设计绘图参考。

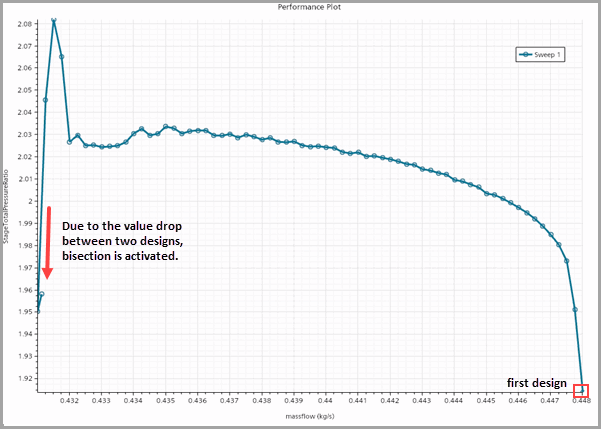

生成的性能绘图如下所示：
激活二分法时，下一设计将使用前两个设计中两个质量流量的中值运行。
-
右键单击仪表板中的性能绘图，然后选择。
