加载起始文件并设置物理

在本教程中，系统提供的起始模拟文件包含生成结构化体网格的预定义网格操作。此类网格适用于涡轮机应用。

可以在起始模拟中为可压缩空气、边界条件、交界面和转子级运动定义物理连续体。准备的模拟是Design Manager项目的参考模拟。

要准备参考模拟，可以串行加载起始文件。在之后的阶段指定运行设计的核数：

打开双精度版本的 Simcenter STAR-CCM+，然后选择文件 > 加载。
在加载文件对话框中：
1. 将进程选项设为串行。
2. 单击浏览。
3. 在打开对话框中，导航至已下载教程文件的 designExploration 文件夹，然后选择文件 Stage37_smartsweep_start.sim。
4. 单击打开，然后单击确定。

在模拟中，将空气建模为可压缩的理想气体。

对于连续体，右键单击连续体 > 物理 1 > 模型节点，然后按顺序选择以下模型：


组合框	模型
空间	三维
时间	定常
材料	气体
流体	耦合流体梯度（自动选择）
状态方程	理想气体
能量	耦合能量（自动选择）
粘滞态	湍流雷诺平均纳维－斯托克斯（自动选择） K-Omega 湍流 SST (Menter) K-Omega（自动选择）壁面距离（自动选择）全 y+ 壁面处理（自动选择）
可选模型	单元质量校正求解插值

可压缩气流受滞止入口和质量流量出口约束。因为仅对空气压缩机的扇区建模，所以将上、下边界设为对称平面，并分别为转子和定子区域创建周期交界面。转子和定子之间的交界面是混合平面交界面。

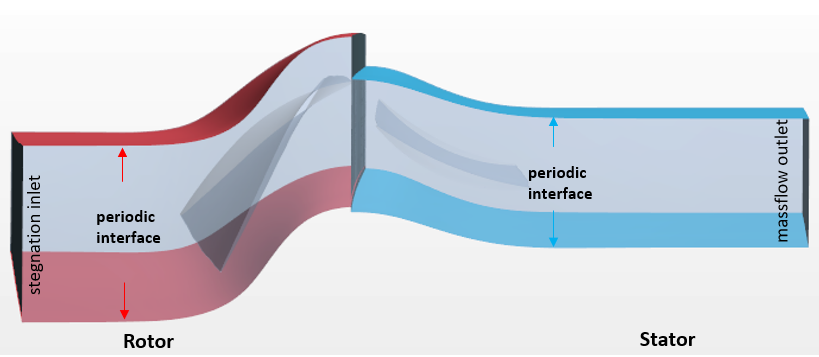

区域拓扑和交界面设置如下所示：

要设置边界条件：

将标量参数重命名为 massflow，然后按如下所示设置属性：


属性	值
值	0.448
量纲	质量/时间

根据 37 级空气压缩机性能数据，该质量流量值对应于阻气区周围的速度曲线上的已知稳定点。

定义交界面：
1. 同时选择交界面 > RotorPassage/RotorPassage 和 StatorPassage/StatorPassage 节点，然后右键单击并选择编辑。
2. 在多个对象对话框中，将拓扑设为周期。
3. 选择 RotorPassage/StatorPassage 节点并将类型设为混合平面交界面。
  有关更多详细信息，请参考Mixing Plane Interface。

为旋转区域设置移动参考坐标系。移动参考坐标系为旋转对象提供时间平均求解。这样，模拟可以在不考虑瞬态效应和移动网格节点的情况下运行稳态。要定义转子的旋转，创建旋转参考坐标系：

选择旋转节点，然后按如下所示设置属性：
