应用热负载

将在热分析中计算的温度场用作应力分析中的热负荷。

将在 CHT 分析 FV 网格上获得的温度数据映射到用于应力分析的 FE 网格，以此开始。要将温度数据从歧管（热力）部件插入到歧管（应力）部件，可创建体积数据映射器：
  1. 右键单击工具 > 数据映射器节点，然后选择新建数据映射器 > 体积数据映射器。
  2. 将数据映射器 > 体积数据映射器 1节点重命名为温度映射器。
将 CHT 分析的固体部件，歧管（热力），指定为从中测量温度的源网格。设置源模板设置，以指定在源网格上获得求解的位置。由于源网格是有限体积网格，因此可在网格单元形心获得求解。
  1. 编辑数据映射器 > 温度映射器节点，然后设置下列属性：
    属性 设置
    源体积 部件 > 歧管（热）
    源模板 网格单元
将温度指定为映射场，完成源设置。在执行映射操作时，映射场会变成场函数。为映射温度场函数指定适当的名称：
  1. 为同一节点温度映射器，设置下列属性：
    属性 设置
    标量场函数 温度
    映射名称 CHT - 热负荷
为映射操作指定目标网格。由于目标网格是有限元网格，因此，可将源温度数据映射到网格节点。
  1. 编辑温度映射器 > 目标指定 > 体积 1 节点，然后设置下列属性：
    属性 设置
    目标实体 部件 > 歧管（应力）
    目标模板 节点（默认设置）
执行映射操作：
  1. 右键单击温度映射器节点，然后选择映射数据。
    Simcenter STAR-CCM+ 会将温度数据插入目标 FE 网格，然后生成对应 CHT - 温度负载场函数。

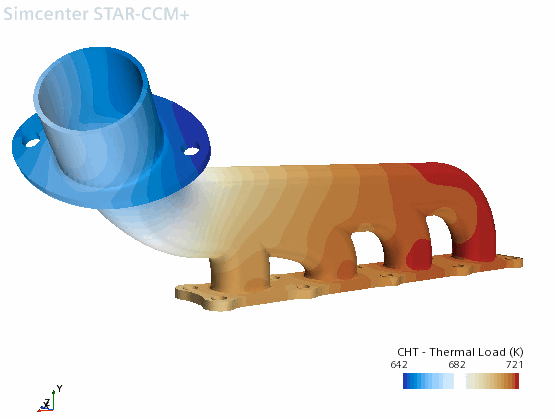

要在标量场景中可视化映射温度：
  1. 创建标量场景，并将它重命名为热负荷。
  2. 编辑场景 > 热负载节点，然后设置下列属性：
    节点 属性 设置
    轮廓 1 轮廓 禁用
    标量 1
    部件 部件 部件 > 歧管（应力）
    标量场 函数 CHT - 热负荷
    颜色条 颜色映射 冷热


最后，使用映射数据场函数 CHT - 热载荷 指定应力分析热负荷：
  1. 编辑区域 > 歧管（应力） > 物理值节点，然后设置下列属性：
    节点 属性 设置
    指定温度 方法 场函数
    标量函数 CHT - 热负荷
  2. 保存模拟。
