生成网格

为歧管生成四面体元素网格。要提高求解的精度,可为四节点元素添加中间边节点,以生成二次 Tet10(四面 10 节点)元素。

  1. 右键单击几何 > 操作节点,然后选择新建 > 网格 > 自动网格
  2. 创建自动网格操作对话框中:
    1. 选择以下选项:
      零部件 歧管(应力)
      面网格生成器 表面重构
      圆锥体体积网格生成器 四面体网格生成器
    2. 单击确定
  3. 操作 > 自动网格节点重命名为应力分析 - 四面体网格
  4. 编辑应力分析 - 四面体网格 > 默认控制节点,然后设置下列属性:
    节点 属性 设置
    基础尺寸 0.005 m
    最小表面尺寸 基数百分比 30
  5. 右键单击应力分析 - 四面体网格节点,然后选择执行
默认情况下,网格操作会生成线性元素网格。为线性四节点元素添加中间边节点:
  1. 选择区域 > 歧管(应力) > 物理条件 > 中间边节点选项节点,然后将中间边节点设置为添加 - 线性插值
Simcenter STAR-CCM+ 在求解初始化过程中添加中间边节点。在本教程中,您需要添加中间边节点,然后运行模拟,这样当您将热负荷映射到网格节点时,就能在 FE 网格上获得中间边节点。初始化求解以生成中间边节点:
  1. 单击初始化求解)。
要可视化体积网格和元素类型:
  1. 创建标量场景并将其重命名为歧管网格 (FE)
  2. 编辑场景 > Manifold Mesh (FE)(歧管网格 (FE)) 节点,然后设置下列属性:
    节点 属性 设置
    轮廓 1 轮廓 禁用
    标量 1 显示网格 激活
    零部件 零部件 零部件 > 歧管(应力)
    标量场 函数 单元类型
    颜色条 颜色图 靛蓝-白

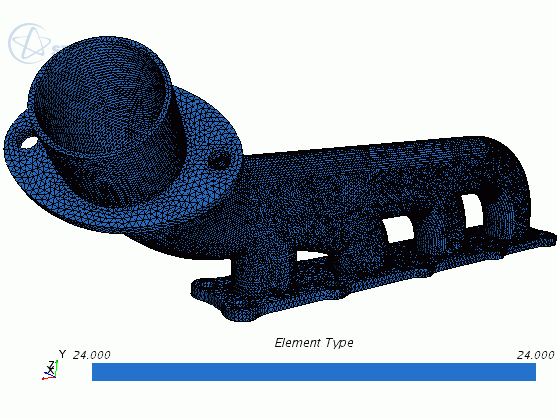

    显示如下所示的网格:

    数字 24 可识别具有中间边节点的四面体元素。
