运行热分析
运行预定义的热分析以获取稳态温度分布。稍后，您需要为 FE 应力求解器提供计算的温度，以计算热应变。
生成体网格，并运行热分析：
- 单击
（生成体网格）。Simcenter STAR-CCM+ 执行预定义的自动网格操作，热分析 - 多面体网格。 - 单击
（运行）。该模拟运行 350 次迭代。
打开预定义的温度场景，以可视化歧管和气体中的温度分布：
- 展开场景节点。
- 打开流体温度和歧管温度场景。
- 在两个场景中，右键单击空白区并选择。

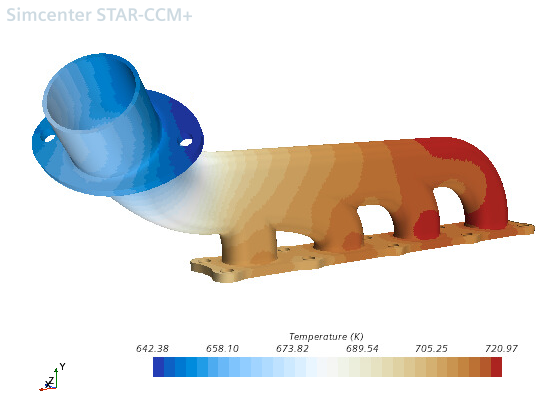

- 选择流体温度节点，然后将网格覆盖设为隐藏所有网格。温度分布如下所示：
- 保存模拟。
