为应力分析准备模拟

热分析已结束，现在您要准备为应力分析设置模拟。由于热分析与应力分析使用不同的离散方法、即 FV 和 FE，所以它们需要单独的区域和连续体。

要为应力分析创建固体区域，从复制歧管零部件开始：
  1. 右键单击几何 > 部件 > 流形（热力）节点，然后选择复制。
  2. 将新部件流形（热力）副本重命名为流形（应力）。

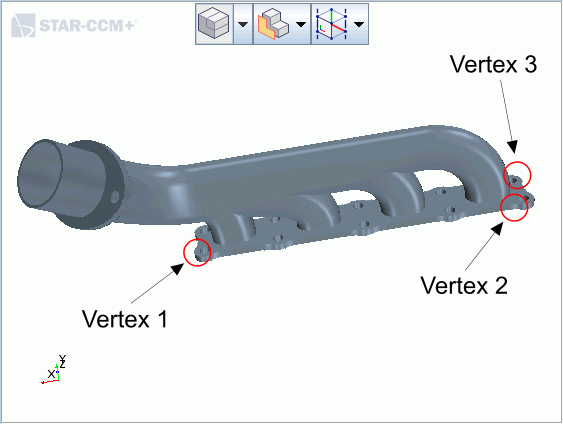

本教程在歧管模型上的特定节点上应用约束。为了在节点应用约束，节点必须是可用的零部件点。本教程中，您需要在歧管底座以下位置拥有三个点：

为创建所需零部件点，请在 3D-CAD 中标记相关节点为功能节点：

  1. 右键单击歧管（应力）部件，然后选择在 3D-CAD 中编辑。
  2. 在 3D-CAD 中，重命名 3D-CAD 模型 2 > 体组 > 歧管（热）节点为歧管（应力）。

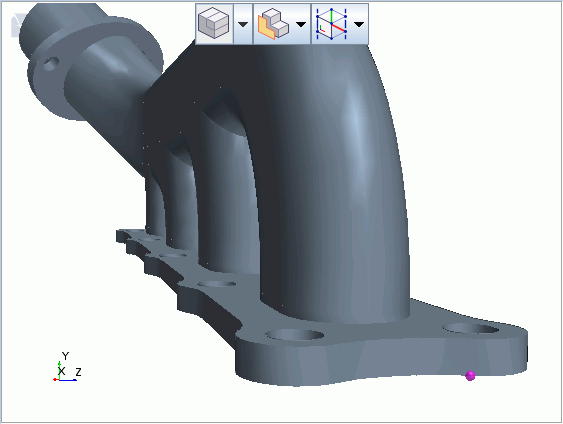

  3. 在 3D-CAD 视图 1 场景内，确认第一处节点：


  4. 右键单击节点并选择重命名。在重命名对话框中，输入节点 1，然后单击确定。

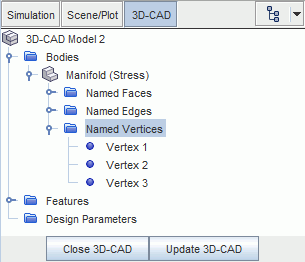

    Simcenter STAR-CCM+ 会将该节点添加到歧管（应力） > 已命名节点节点下。

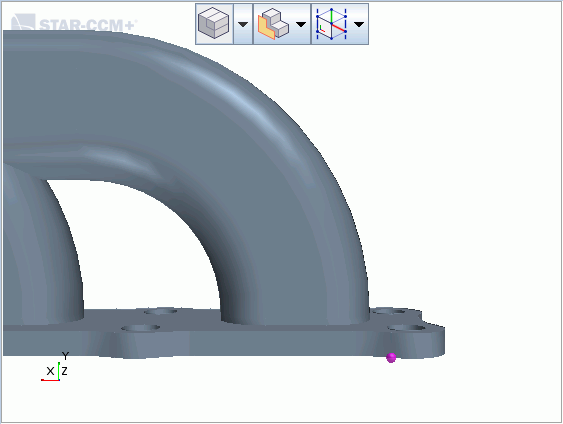

  5. 使用同样的步骤，确认第二处节点并将其重命名为节点 2。

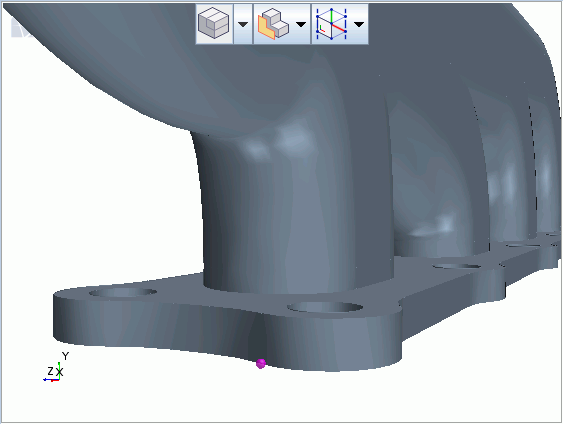

  6. 最后，确认第三处节点并将其重命名为节点 3。




  7. 关闭 3D-CAD。
  8. 右键单击几何 > 部件 > 歧管（应力）节点，然后选择更新。

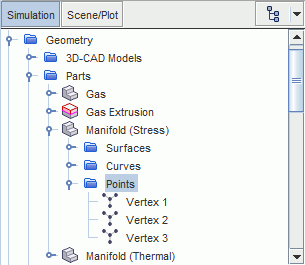

    Simcenter STAR-CCM+ 会添加对应 CAD 模型特征节点的部件点。

将歧管部件分配至新区域：
  1. 右键单击歧管（应力）节点，然后选择将零部件分配至区域...
  2. 在将零部件分配给区域对话框中：
    1. 选择以下选项：
      属性 设置
      区域选项 为每个零部件创建一个区域
      界面选项 请勿根据接触创建界面
    2. 单击应用，然后单击关闭。

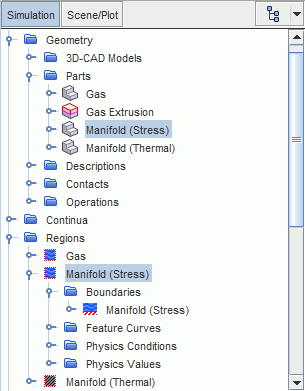

    Simcenter STAR-CCM+ 将歧管（应力）区域自动分配给一个现有的物理连续体。在下一节中，您需要为应力分析创建物理连续体，并将其分配至歧管（应力）区域。
  3. 将模拟保存为歧管_应力。
