转换区域

可以向区域应用四种转换类型：“比例缩放”、“平移”、“旋转”和“镜像”。

导入多个网格时，这些转换通常用于创建分离区域。如果没有进行某种转换，这些区域在空间上不会匹配。

可以在单个区域或同时在多个区域上进行转换。 向区域应用的转换也会影响与该区域相连的交界面和边界。

如果向区域分配了以下任一项且没有体网格，则将在区域的面网格之间形成交界面：

• 几何零部件
• 导入的零部件
• 包面
• 重构表面

面网格之间的交界面需要包含区域的零部件之间存在实际接触，但体网格之间的交界面则不需要。 交界面可存在于带有体网格的零部件的宽间隔区域之间。 因此，可以转换带有体网格的零部件的区域，而不会影响交界面。

区域转换要求：

只要两个区域均具有体网格，即可转换通过交界面连接到另一个区域的区域，而不影响该交界面。

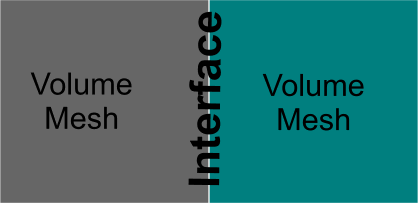

转换具有体网格并通过交界面连接的区域时：

• 区域之间没有零部件接触
• 未出现错误
• 转换成功

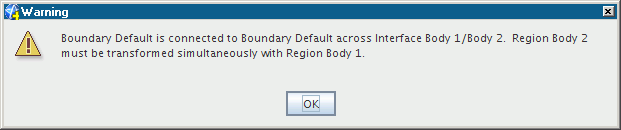

如果尝试转换通过交界面连接到另一个区域的区域，且将一个或两个区域分配给没有体网格的零部件，则会出现错误。 显示以下错误消息：

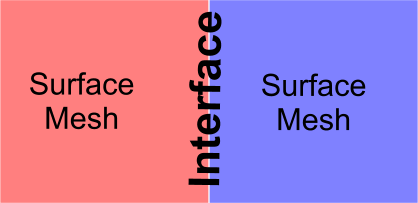

转换向没有体网格的零部件分配的区域时：

• 将从零部件的面网格之间的零部件接触创建交界面
• 不能断开零部件接触
• 转换失败

转换区域且将一个或多个（但并非全部）区域分配给没有体网格的零部件时：

• 转换成功
• 交界面不会保留
