镜像区域

可以使用镜像选项根据区域绕轴或轴组合的镜像来对其重新定位。

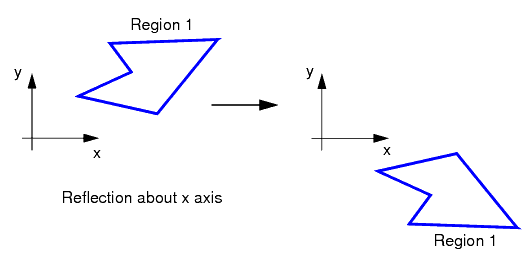

如果区域显示在打开的图形窗口中，镜像将立即应用于该窗口。 镜像操作如下图所示：

要镜像某个区域：

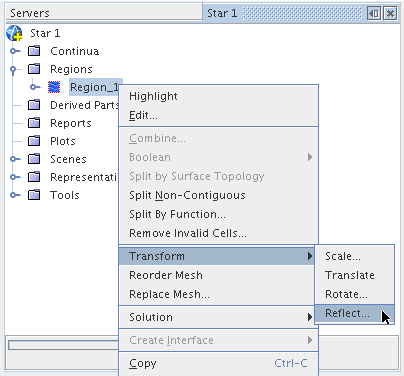

  1. 右键单击相关区域并选择转换 > 镜像。
    此时将显示镜像区域对话框。

  2. 在法向矢量分量中，指定用于镜像区域的基准轴。
  3. 可以使用坐标系菜单指定镜像的坐标系。
  4. 单击应用。

    该过程完成后，进度条会显示通知，并且输出窗口会显示一条总结消息。

  5. 单击关闭。
