Simcenter STAR-CCM+ 对计算网格上的物理问题进行求解。 要提供此网格，首先使用内部或外部工具来定义几何，然后创建网格生成流程，其操作在可重复步骤中生成网格。
在设置模拟的过程中，一个重要环节是定义几何部件与区域、边界以及交界面之间的关系。
要修复不适合获取有效求解的面网格或体网格，可选择各种区域操作方法。
可以创建空区域并为其分配部件以实现网格化。
3D-CAD 是 Simcenter STAR-CCM+ 内基于特征的参数化建模器，可用于从头开始构建几何。利用 3D-CAD 创建的几何作为 3D-CAD 模型存储，随后可转换为几何零部件，以便与网格化和模拟过程集成。
用户指南的此部分介绍如何使用 Simcenter STAR-CCM+ 中提供的参数化固体建模器 3D-CAD。 同时还介绍可用于进一步准备几何模型及其表面的功能和工具。
表面修复工具将诊断网格化表面和部件曲线中的错误，并提供相关的修复工具。使用同一工具，可通过搜索基于面的特征和属性，然后将结果分配给新的或现有零部件表面或曲线，来重新组织离散几何。
当定义区域布局时，可以在问题的几何定义和计算（或物理）定义之间进行映射。
必须先将叶级部件分配给区域，然后才能在网格化过程中使用它。
与零部件和区域一样，在零部件表面与边界之间存在双向关系。
使用“将零部件分配给区域”对话框，可在一次操作中将多个零部件级对象分配给区域级对象。要将零部件分配至区域，建议使用此对话框。
Interfaces are used in Simcenter STAR-CCM+ to transfer solution quantities between regions in a simulation. Certain types of interfaces modify quantities passing across them, such as a porous baffle interface that presents resistance to fluid flow. Periodic and repeating interfaces allow you to reduce the scope of the solution domain.
为了使两个或更多个计算域共享物理属性，可组合区域。
通过区域分割，可使用多个特性分隔区域来修改模拟拓扑。 之后，可以将不同的连续体和条件应用于模型的不同零部件。
可以向区域应用四种转换类型：“比例缩放”、“平移”、“旋转”和“镜像”。
“区域”管理器节点提供有关模拟中的区域数量的信息。
右键单击“区域”管理器节点以添加区域或对区域分组。
重定位模型在模拟初始化时向区域的体网格表示添加变换。即，变换适用于新模拟或清除了求解的模拟。在一些自动化模拟或设计探索研究中，目标是获取一系列模拟的结果，其中每个模拟中一个部件的相对定位会发生变化。例如，翼型具有变化的攻角。使用重定位模型，可以将重叠区域中变化的几何包面，然后使用区域上的重定位指定内容定义每个新模拟轮次开始时的方向。
一般来说可方便地修改模拟中的边界，而无需修改网格并重新将其导入。
布尔运算可以在两个或更多相交的闭合流形区域之间执行，以创建由单个表面组成的单个区域。新表面也是闭合和流形的，可用作网格化过程的一部分，或作为执行额外布尔运算的起点。
网格是几何域的离散表示。此域可以包括真实几何及其内容和周围环境。
空区域是指没有为该区域分配部件。空区域有空壁面边界，因此可以分配部件表面和部件曲线。

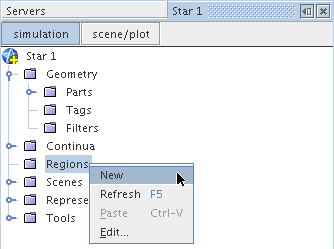

要创建空区域：
