设置极耳连接器
导入并配置极耳连接器。
已为此交错案例准备一个极耳连接器。
将极耳连接器导入至模拟中：
- 从菜单栏选择。
- 在打开对话框中，同时选择 post1Cylindrical.x_b、post2Cylindrical.x_b 和 strapCylindrical.x_b 文件，然后单击打开。
-
在导入表面选项对话框中，单击确定。
默认的导入表面选项适用于本教程。
导入的极耳连接器包括：汇流排、正极接线柱和负极接线柱。
-
右键单击 节点，然后选择设置极耳连接。

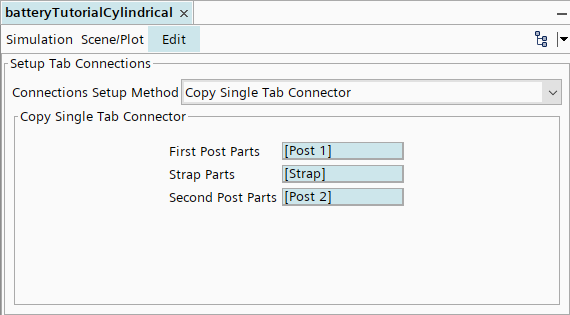

显示设置极耳连接“编辑”选项卡。
第一个接线柱零件为负极接线柱，它将第一个电池单元的负极极耳连接到第二个电池单元的正极极耳。第一个电池单元中的正极极耳始终敞露在外。复制极耳连接器以连接第二个和第三个电池单元的极耳。
- 在设置极耳连接“编辑”选项卡中，单击第一个接线柱零件属性的右侧。
- 在设置连接几何零件对话框中，选择 Post 1。
- 单击确定。
-
重复以上步骤并将 Strap 零部件分配给汇流排零件，将 Post 2 零部件分配给第二个接线柱零件。
- 单击应用，然后单击关闭。
- 保存模拟。
