生成体网格

为电池模块创建体网格连续体。

要为电池部件生成体网格：

  1. 右键单击 Batteries > 电池模块 > 电池模块节点。
  2. 选择设置电池部件网格化。

    一个新的 Mesh Battery Module(网格电池模块) 节点将显示在几何 > 操作节点下。

要为外壳部件生成单独的体网格：
  1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。

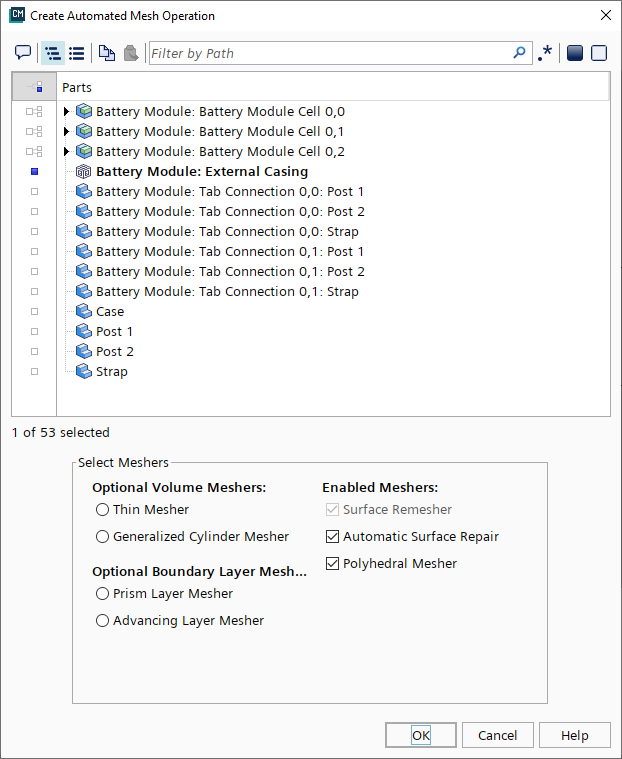

  2. 在创建自动网格操作对话框中，选择电池模块：外壳，然后依次激活以下网格生成器。

    组

    网格生成器

    面网格生成器

    表面重构

    可选面网格生成器：

    自动表面修复

    圆锥体体积网格生成器

    多面体网格生成器


  3. 单击确定。
    新的自动网格节点将添加到几何 > 操作节点下。
  4. 将几何 > 操作 > 自动网格节点重命名为 Casing(外壳)。
  5. 选择几何 > 操作 > Casing(外壳) > 默认控制 > 基础尺寸节点，然后将基础尺寸设为 0.005 m。
  6. 在工具栏中，单击 （生成体网格）。

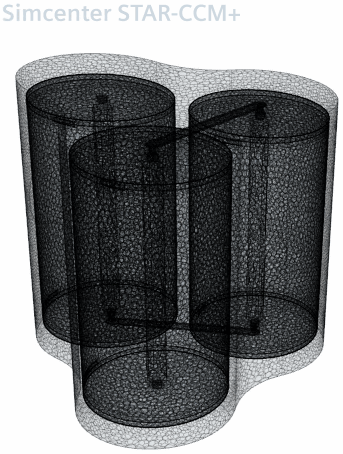

可视化体网格。

  1. 在可视化工具栏中，执行以下操作：
    1. 单击（创建/打开场景）并选择网格。
    2. 单击（使场景透明）。


  2. 保存模拟。
