准备标量场景

创建标量场景以显示模拟结果。

您可以创建标量场景以显示电池罐的温度。

准备标量场景：

  1. 在可视化工具栏中，单击创建/打开场景按钮，然后选择标量。
  2. 将场景 > 标量场景 1 节点重命名为 Temperature Scene。
  3. 右键单击温度场景 > 标量 1 > 零部件节点，然后选择编辑...。

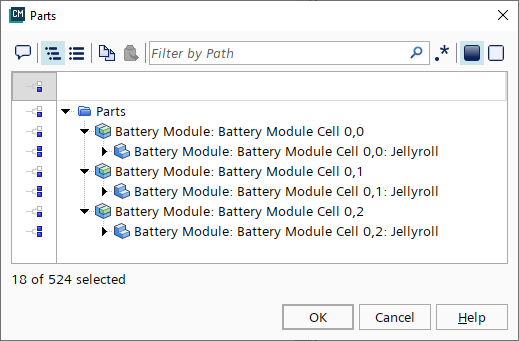

  4. 在零部件对话框中，展开零部件节点并选择三个芯卷零部件。


  5. 单击确定。

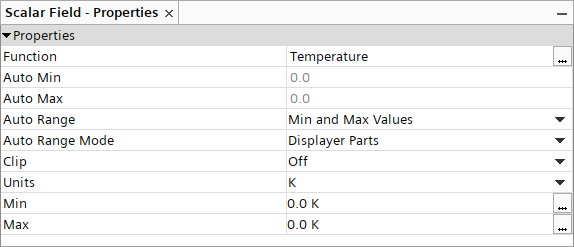

  6. 选择温度场景 > 标量 1 > 标量场节点。
  7. 在标量场 - 特性窗口中，将函数设置为温度。


  8. 保存模拟。
