导入圆柱型电池单元

将在 Simcenter Battery Design Studio 中创建的电池文件作为电池电芯导入 Simcenter STAR-CCM+。

Simcenter Battery Design Studio TutorialCellCylindrical.tbm 中的电池文件是理想的圆柱型电芯。它使用 NTG3D 模型。

导入圆柱型电池单元：

  1. 展开 Batteries 节点。

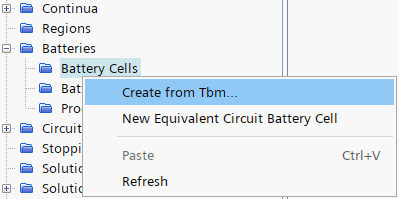

  2. 右键单击 Batteries > 电池单元，然后选择根据 Tbm 创建...。


  3. 在从文件导入电池数据对话框中，导航至工作目录 CylindricalCell，然后选择文件 TutorialCellCylindrical.tbm。
  4. 单击打开。

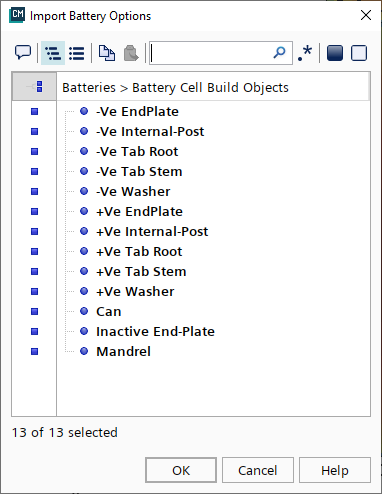

  5. 在导入电池选项对话框中，确保选择所有对象，然后单击确定。

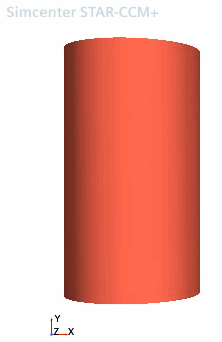

    在导入过程中，Simcenter STAR-CCM+ 将使用 3D-CAD 模块生成一个理想的电池单元模型。该电池单元模型将显示在 3D-CAD 视图 1 窗口中。
