创建电路

将电气负载连接到电池模块以创建电路。

已提供一个包含电池电气负载的程序文件。

创建电路：

  1. 右键单击 Batteries > 程序文件节点并选择加载...。
  2. 在打开对话框中，选择文件 Tutorial3CDischargeCylindrical.prg。
  3. 单击打开。

您在上一步中加载的程序文件表示电池上的电气负载。要模拟电池响应，必须通过电路将电气负载连接到电池。使用电路求解器工具连接电气负载。

  1. 展开电路 > 电路 1 节点。

电路求解器使用“元件”和“连接”。每个元件都是一个电池模块或一个程序，而连接将这些元件通过电路连接在一起。

首先，将电池模块和程序定义为电路的元件。

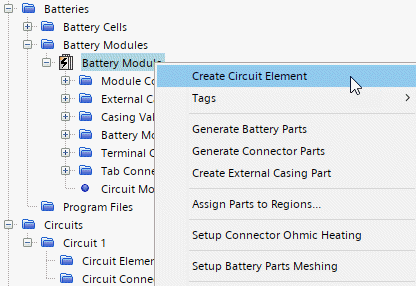

  1. 右键单击电池模块 > 电池模块节点，然后选择创建电路元件。

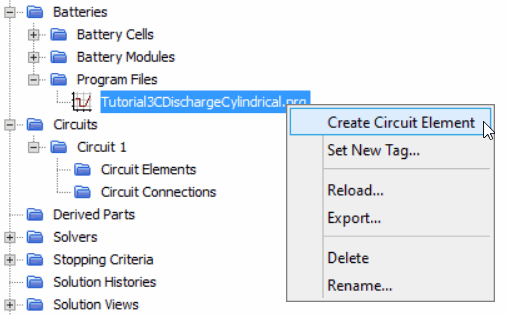

  2. 右键单击程序文件 > Tutorial3CDischargeCylindrical.prg 节点，然后选择创建电路元件。


接下来，连接这些元件的正极和负极端子。

  1. 展开电路 > 电路 1 > 电路元件节点。

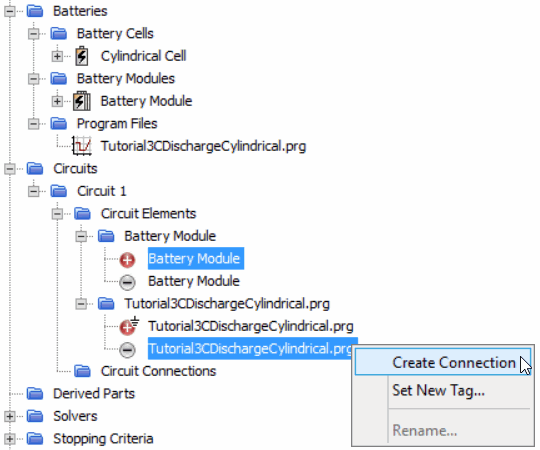

  2. 同时选择电池模块 > (+) 电池模块节点和 Tutorial3CDischargeCylindrical.prg > (-) Tutorial3CDischarge.prg 节点。
  3. 右键单击这些节点之一并选择创建连接。


  4. 对剩余端子重复执行此操作：(-) 电池模块和 (+) Tutorial3CDischargeCylindrical.prg。

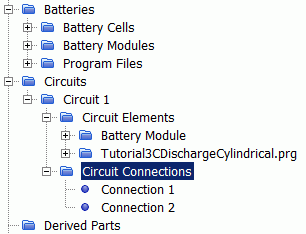

    每个连接都将显示在电路连接节点下。



要对电阻加热的效果进行建模，请激活电阻加热模型。

  1. 右键单击 Batteries > 电池模块 > 电池模块，然后选择设置连接器电阻加热。
    添加连续体电池模块连接器：添加电阻加热物理连续体节点，并激活相应的模型。
  2. 展开区域节点，并同时选择 6 个电池模块：极耳连接节点，然后将物理连续体设为电池模块连接器：电阻加热。


  3. 保存模拟。
