压印极耳连接器

要确保在生成电池模块区域时正确形成所有交界面，请在电池电芯和极耳连接器之间执行压印操作。

压印极耳连接器和电池电芯：

  1. 单击 （启动表面修复）。
  2. 在几何部件旁边的表面修复选项对话框中，单击选择。
    选择对象对话框随之显示出来。
  3. 单击 （列选择），直到取消选择所有部件。
  4. 选择下列部件：

    • 电池模块：Battery Module Cell 0,0: +Ve EndPlate

    • 电池模块：Battery Module Cell 0,0: -Ve EndPlate

    • 电池模块：Battery Module Cell 0,1: +Ve EndPlate

    • 电池模块：Battery Module Cell 0,1: -Ve EndPlate

    • 电池模块：Battery Module Cell 0,2: +Ve EndPlate

    • 电池模块：Battery Module Cell 0,2: -Ve EndPlate

    • 电池模块：极耳连接 0,0: Post 1

    • 电池模块：极耳连接 0,0: Post 2

    • 电池模块：极耳连接 0,1: Post 1

    • 电池模块：极耳连接 0,1: Post 2

    • 电池模块：极耳连接 0,0: 汇流排

    • 电池模块：极耳连接 0,1: 汇流排

  5. 单击选择对象窗口右上角的显示选定的 按钮。

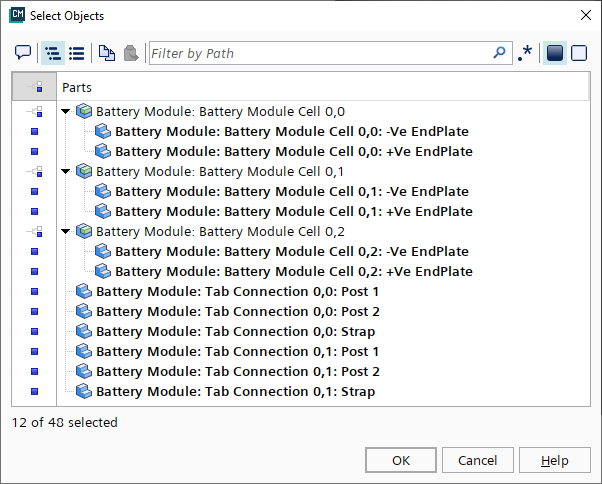

    确保选择如下所示。



  6. 单击确定。
  7. 在表面修复选项对话框中单击确定。
  8. 在表面修复编辑面板中，选择全局选项卡，然后单击 （合并/压印单个或多个部件）。
  9. 将压印模式设为自动化。
  10. 将容差设置为 1.0E-6 m。
  11. 单击优先级索引。

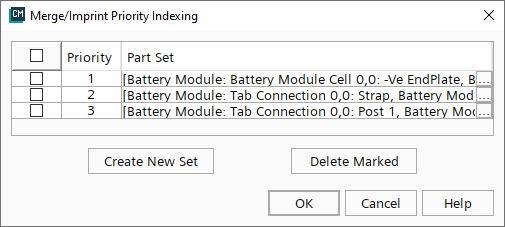

    显示合并/压印优先级索引对话框。
  12. 单击创建新集合。
  13. 单击优先级 1 对应的 （自定义编辑器）。
  14. 在选择部件对话框中，单击列选择以选择所有部件。
  15. 取消选择下列部件：

    • Post 1

    • Post 2

    • Strap

  16. 单击确定。
  17. 单击创建新集合。
  18. 单击优先级 2 对应的 （自定义编辑器）。
  19. 在选择部件对话框中，选择下列部件：

    • 电池模块：极耳连接 0,0: 汇流排

    • 电池模块：极耳连接 0,1: 汇流排

  20. 单击确定。
  21. 单击创建新集合。
  22. 单击优先级 3 对应的 （自定义编辑器）。
  23. 在选择部件对话框中，选择下列部件：

    • 电池模块：极耳连接 0,0: Post 1

    • 电池模块：极耳连接 0,0: Post 2

    • 电池模块：极耳连接 0,1: Post 1

    • 电池模块：极耳连接 0,1: Post 2

  24. 单击确定。


  25. 要退出合并/压印优先级索引对话框，请单击确定。
  26. 在部件浏览器框中，单击发现对。
  27. 找到所有对后，单击压印全部。
  28. 压印所有对后，关闭编辑面板。
  29. 保存模拟。
