定义外壳

定义电池模块的外壳。

在安装 Simcenter STAR-CCM+时，已随附一个简单的外壳部件。

定义外壳：

将几何导入至模拟中。

  1. 从菜单栏选择文件 > 导入 > 导入面网格...。
  2. 在打开对话框中，选择 externalCasingCylindrical.x_b 文件，单击打开。
  3. 在导入表面选项对话框中，将标记特征边设为所有 CAD 边。
  4. 单击确定。
选择外壳部件。
  1. 选择Batteries > 电池模块 > 电池模块 > 外壳几何 > 外壳规范节点。

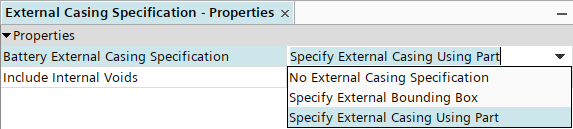

  2. 在外壳规范 - 属性窗口中，将电池外壳规范设置为指定使用零件的外壳。


  3. 选择电池模块 > 壳值 > 外壳零件节点。
  4. 在外壳零件 - 属性窗口中，在外壳零件属性中单击（自定义编辑器）。
  5. 在外壳零件对话框中，选择 Case。


  6. 单击确定。
现在可以生成外壳部件。
  1. 右键单击电池模块 > 电池模块节点，然后选择创建外壳零件。

    Simcenter STAR-CCM+ 将创建电池模块：外壳部件。已经从中减去了其他电池模块部件。

  2. 保存模拟。
