定义电芯配置
定义电池模块中的电芯配置。
使用具有均匀间距的交错配置来配置圆柱型电芯。
定义电芯配置：
创建电池模块：
- 右键单击节点，然后选择。
- 选择 节点。
-
在模块配置 - 属性窗口中，单击电芯右侧的
（自定义编辑器）。
- 在模块配置 - 电芯对话框中选择圆柱型电芯。
- 单击确定。
指定用于模块配置的电芯后，Simcenter STAR-CCM+ 将向模块配置管理器中添加子节点。这些子节点可让您完成设置。
- 选择节点。
-

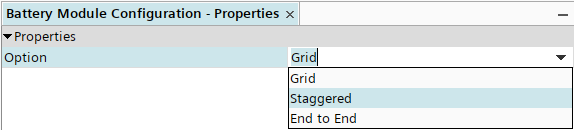

在电池模块配置 - 特性窗口中，将选项设置为交错。
默认情况下，电池方向设置为每隔一个翻转，翻转偶数个电芯。设置串联翻转选项：
- 选择节点。
- 在串联翻转选项 - 特性窗口中，确保将选项设置为从第二个电芯开始翻转。
设置模块中的电芯数及电芯之间的间距：
- 选择节点。
-

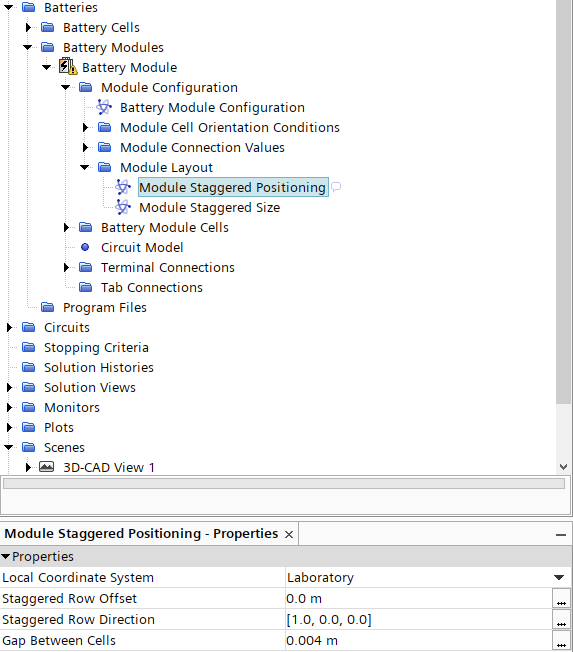

在模块交错定位 - 属性窗口中，将电芯之间的间隙设置为 0.004 m。
- 选择节点，然后将交错行内的电芯数设置为 3。
