定义表面和集合

指定 FSI 交界面作为歧管模型的内部浸润表面，并定义两个额外的表面来指定歧管外部和凸缘的热条件。

表面和集合指定具有独有名称的模型的特定区域。它们可用于定义负载和边界条件，且必须用于协同仿真案例，以便确定流体和固体域之间的交界面。在本案例中，指定 FSI 交界面作为歧管模型的内部浸润表面，定义两个额外的表面来指定歧管外部和凸缘的热条件。创建两个集合来应用温度边界条件。

创建表面：

  1. 双击模型树中 Assembly 下方的 Surfaces。
  2. 在创建表面对话框中，将表面命名为内部，然后单击继续...。


在视区中选择模型的内部面：
  1. 在窗口的底部，将选择表面区域选项设置为根据角度。
  2. 输入角度 89，然后按 <Enter>。

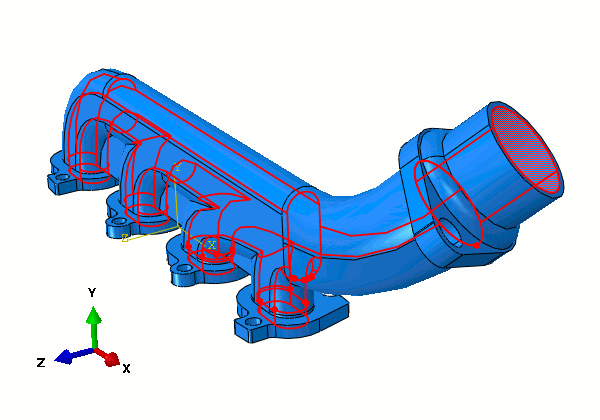

  3. 将鼠标指针悬停在一个内部面，稍过一会儿内表面被突出显示。单击确认此选项。


  4. 在内部面被突出显示后，单击视区底部的 Done。

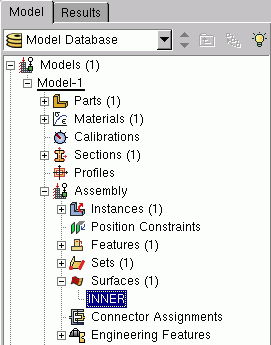

    该表面在 Surfaces 容器下面显示。

  5. 使用以上描述的方法创建另一个表面，其名称为 FLANGES。

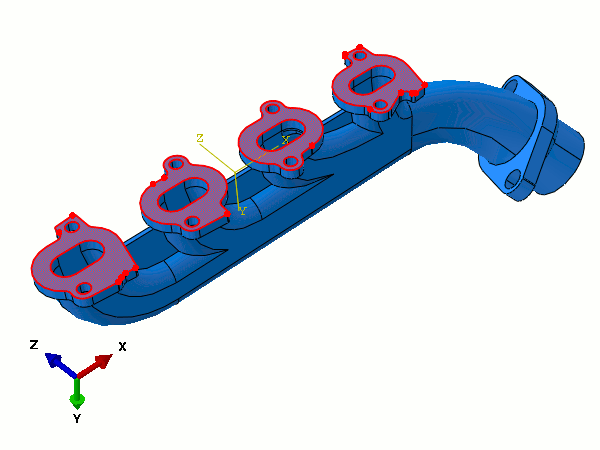

  6. 在视区中，按下 <Ctrl><Alt> 并单击左键以旋转歧管。按住 <Shift> 键，并单击入口凸缘底部的四个平面。


  7. 单击视区底部的 Done。
  8. 最后，创建第三个表面，其名称为 EXTERIOR。

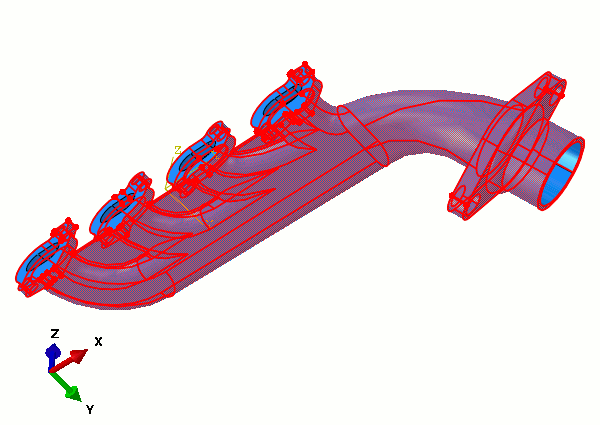

  9. 在视区中，使用 <Shift>–单击操作来选择歧管零部件上的所有外部面，包括模型上不属于 FLANGES 或 INNER 表面的任何面。


  10. 单击 Done 以创建表面。
接下来，定义两个几何集合：
  1. 双击 Assembly 容器下方的 Sets。
  2. 在 Create Set 对话框中，将集合命名为 INLET，并单击 Continue。

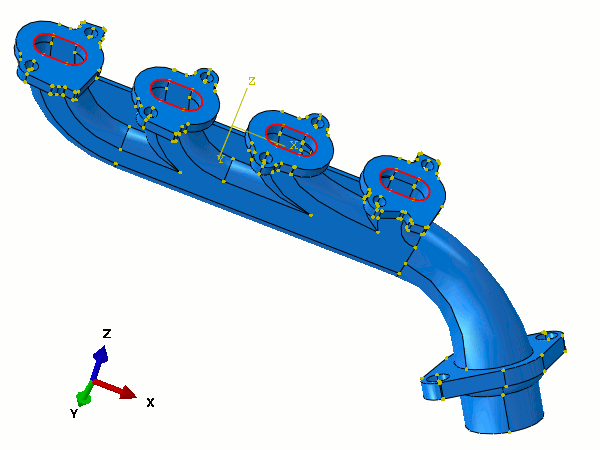

  3. 选择各入口周围的边的连续集合，如下图所示。


  4. 选定这些边后，请单击 Done。
第二个集合包括整个模型，并用于定义整个歧管的初始温度：
  1. 使用与创建前一个集合相同的方法创建另一个几何集合，其名称为 ALL。

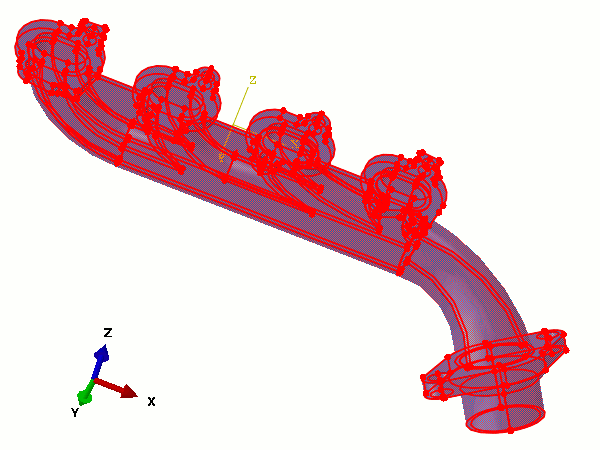

  2. 在视区中，使用下列方法选择整个模型：单击模型左侧上方的空白处，然后向右下侧拖动鼠标。
    此操作会在模型周围画出一个框，当松开鼠标按钮后，框内的一切均被选定。

  3. 单击 Done 确认集合。
