创建分区

由于歧管几何复杂，因此创建分区来辅助网格化过程。

注在定义歧管上的表面和集合之前先进行分区，以确保在定义这些特征时引用正确的面。
  1. 双击 Parts > manifold 容器下的 Mesh (Empty) 以切换到网格模型。
  2. 选择工具 > 配分...。
  3. 在 Create Partition 对话框中，将 Type 更改为 Cell，并选择 Method 框中的 Use n-sided patch。
  4. 在视区的底部，选择选项 Select Edges。

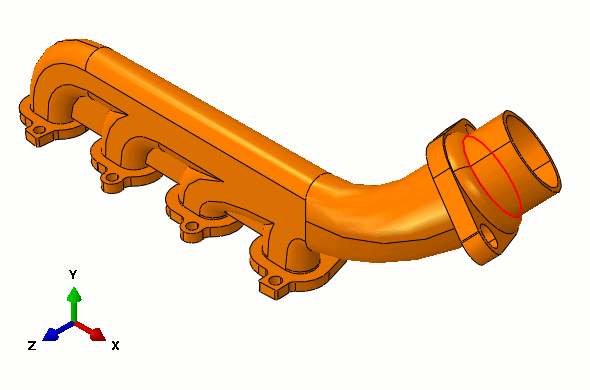

  5. 将鼠标指针悬停于下列屏幕截图中所示的边上：
  6. 左键单击选择该边；整个环被选定。


  7. 单击视区底部的 Create Partition，以创建分区。
    在对出口截面分区后，截面在视区中以黄色显示。
  8. 关闭 Create Partition 对话框，并按 <Esc> 退出分区工具。
