模型网格化

下一步涉及为歧管部件定义和生成网格，并在 Abaqus 的网格模块中执行。

  1. 要切换到网格模块，展开部件 > 歧管容器，然后双击网格（空）。

歧管的颜色表示 Abaqus 对部件划分网格所使用的方法。目前，大多数歧管显示为橙色，表示其无法使用默认单元形状进行网格划分。选择更合适的单元形状，然后使用自由方法对部件划分网格：

  1. 单击网格模块工具条中的 （指派网格控制），或选择网格 > 控制。
  2. 在视区中，按住 <Shift> 键，然后选择歧管和分区出口部分的主部件。选择了这两个部件后，单击完成。

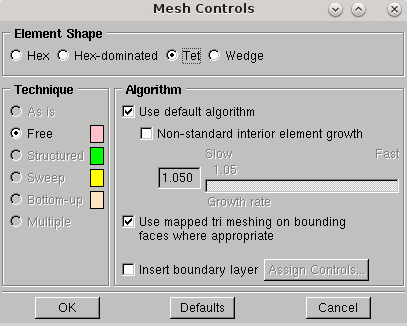

  3. 在网格控制对话框中，将单元形状更改为四面体。保留默认选项，然后单击确定。


  4. 按 Esc 键退出网格控制工具。

选择歧管部件的单元类型。在这种情况下，使用 4 节点线性四面体单元：

  1. 单击 （指派单元类型）或选择网格 > 单元类型。
  2. 按照与之前描述相同的方式，在视区中选择歧管的两个部件，然后单击完成。

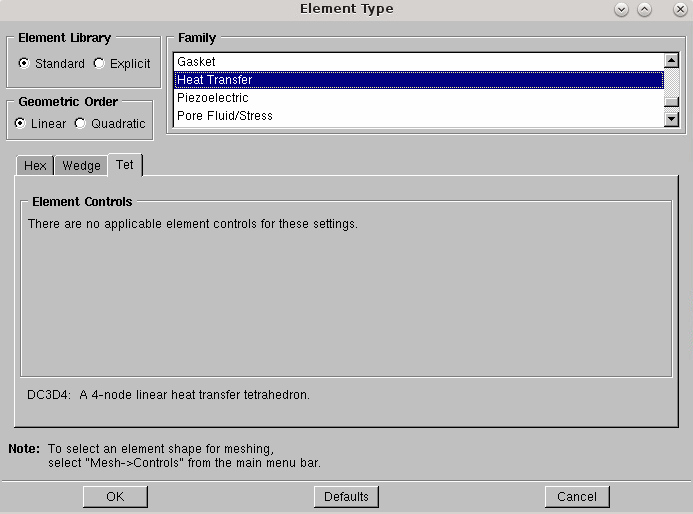

  3. 在单元类型对话框中，设置以下属性：
    属性 设置
    单元库 标准（默认）
    几何顺序 线性
    系列 热传递

    默认情况下，选择四面体选项卡。单元选择 DC3D4 显示在对话框的底部。

  4. 单击确定。


要确定网格的尺寸，需指定目标全局单元尺寸：
  1. 单击 （种子部件）或选择种子 > 部件。
  2. 在全局种子对话框中，将近似全局大小设为 0.005，然后单击确定。

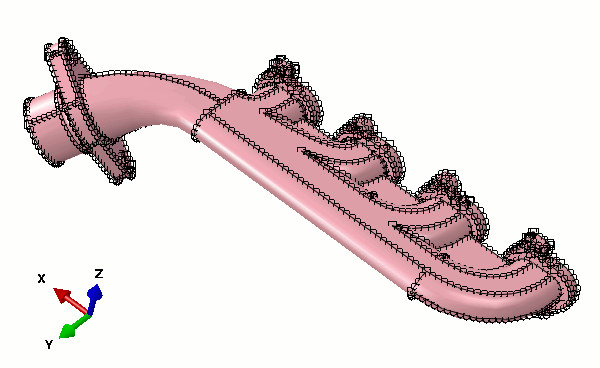

    种子将出现在模型的每个边上。
  3. 单击视区底部的完成以确认这些种子已指派给部件。


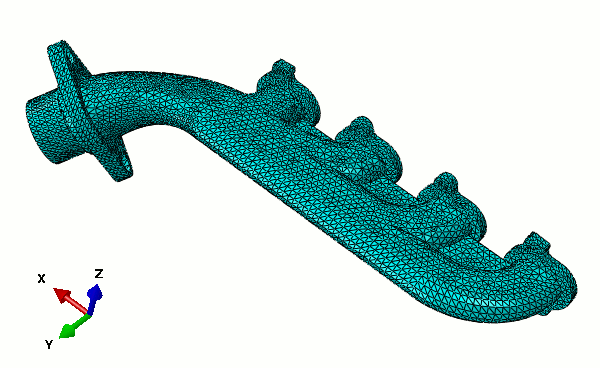

  4. 通过单击 （网格部件）或选择网格 > 部件来生成网格。单击视区底部的是。


  5. 通过选择文件 > 另存为来保存模型数据库。
  6. 在出现的对话框中，导航至要保存模型的位置，输入名称歧管，然后单击确定。
