可视化结果

要观察流体求解的结果，可检查在流体速度和流体温度标量场景中的平面截面上显示的求解。要在“图形”窗口中显示各个场景，请单击窗口顶部的相关选项卡。

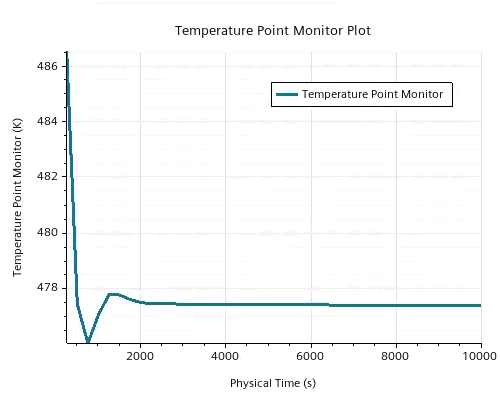

您可以从温度点绘图中看到，流体/固体求解已收敛。每次通过 SIMULIA 协同仿真引擎交换数据，即在每个耦合步骤中，“跳动”点处的温度对应导入的温度数据。可看到随着液体/固体交界面上的温度差趋向于零，靠近流体壁面的监视器点处的温度实现收敛。

在 Abaqus/CAE 中打开文件 /thermalCoSimTutorial/abaqus/co-simulation_manifold.odb，可以对固体求解的结果进行后处理。
