更改工作区字体大小

在 Linux 或 Windows 中，可以调整该会话的 Simcenter STAR-CCM+ 客户端工作区（如对话框和对象树）中使用的字体大小。

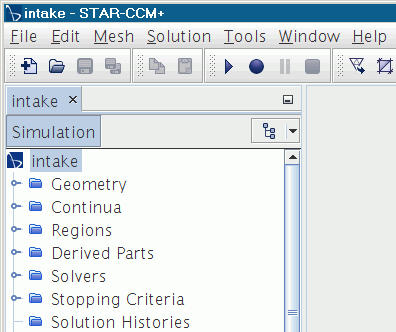

典型的客户端启动会以标准字体大小激活工作区。

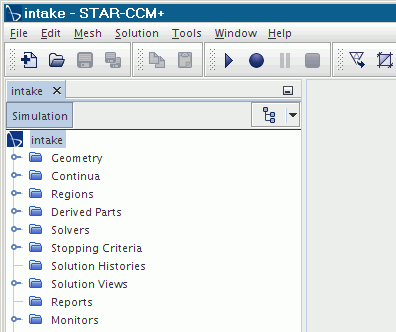

使用 -fontsize 选项可以指定字体大小激活工作区。以下屏幕截图中的示例显示具有 16 磅字体大小设置的工作区。

Linux

用于指定工作区字体大小的行命令如下所示：

% starccm+ -fontsize X

其中，X 是字体的磅值大小。例如，-fontsize 16 指定 16 磅字体大小。

Windows

用于指定工作区字体大小的行命令如下所示：

% starccm+ "-fontsize X"

其中，X 是字体的磅值大小。例如，"-fontsize 16" 指定 16 磅字体大小。

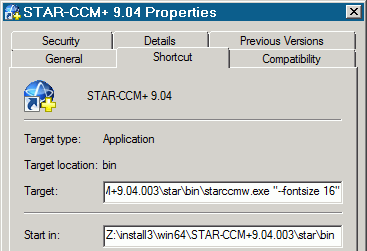

如果通常使用 Windows 快捷方式，可以创建 Simcenter STAR-CCM+ 快捷方式副本，使用 -fontsize 选项修改快捷方式属性中目标文本框的内容：

（此示例可能与您的快捷方式语法不同，具体取决于 Windows 安装。）
