显示平面截面上的体网格

可以可视化平面截面上的体网格，从而查看内部网格单元结构。

注由于平面截面通过体网格显示二维切割面，因此某些网格单元会出现不规则变形。

要显示平面上的体网格：

  1. 确保已打开网格场景。
  2. 右键单击衍生零部件节点，然后选择新零部件 > 截面 > 平面。
    • 还可以使用为其他场景创建的平面。
  3. 在创建截面原位对话框中，定义平面参数。
  4. 在资源管理器窗格中，单击场景/绘图。
  5. 右键单击显示器 > 网格 > 零部件节点，然后选择编辑。

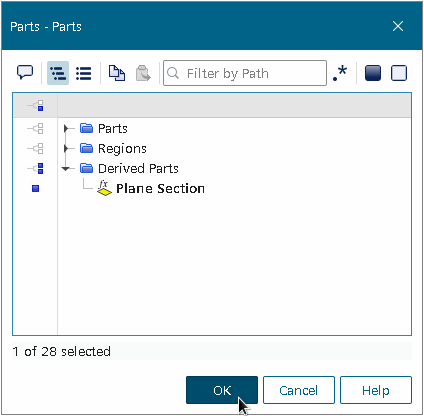

  6. 在对象选择对话框中，选择平面截面。
    平面截面将显示它穿过区域处的体网格。

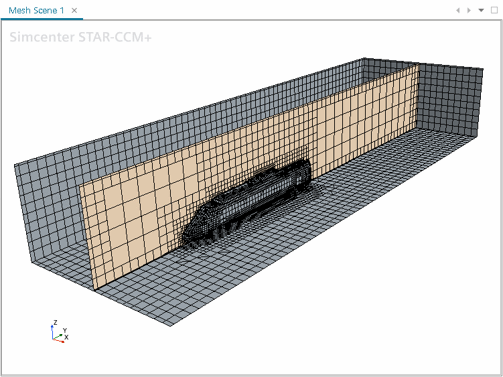

此外，还可扫掠平面以查看动画中整个体的网格，或者创建多个截面，查看多个预定义平面上具有相同方位的网格。

体网格中较差表面表示的示例

平面截面对于查看复杂几何周围的内部网格单元结构十分有用，可确保已精确捕捉体网格中的表面。

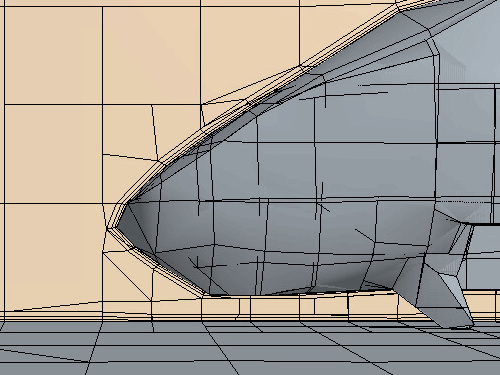

下图显示了未精确捕捉复杂表面的体网格。

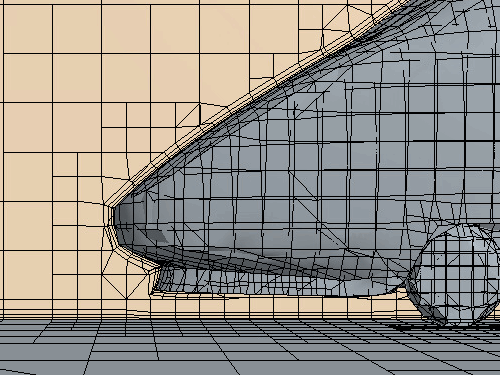

通过在表面中生成更精细的网格，可以改善离散化。通过在同一平面截面上显示新的体网格，可以验证此改善效果。
