显示网格

可以使用工具栏按钮或通过创建网格场景来显示网格。

使用工具栏按钮

要激活和停用网格显示，最简便的方法是使用可视化工具栏中的按钮：

• 要显示网格，单击 （显示所有网格）。单击该按钮一次将添加网格线并覆盖场景中所有显示器的设置。再次单击将恢复到显示器设置。
• 要隐藏网格，单击 （隐藏所有网格）。单击该按钮一次将移除网格线并覆盖场景中所有显示器的设置。再次单击将恢复到显示器设置。

使用网格场景

要显示网格，还可以创建网格场景。网格场景包含一个网格显示器，可显示选定区域的几何表面和网格线。默认情况下，网格显示器按边界类型对几何表面进行着色。

创建网格场景时，将显示最近的网格表示。例如，如果先运行体网格生成器，然后创建网格场景，则场景将显示体网格。要更改显示的网格，选择新表示。

要创建网格场景：

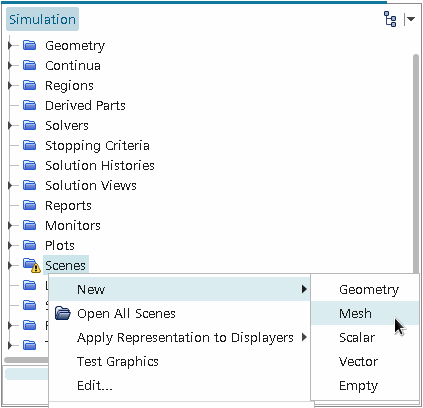

1. 右键单击场景节点，然后选择新场景 > 网格。

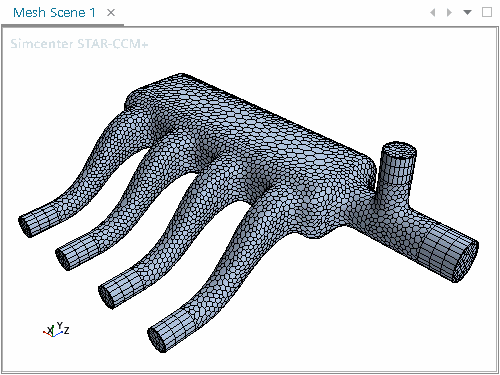

   网格场景将显示在图形窗口中：







2. 可以使用各种视图操作通过平移、旋转和缩放在网格中导航。

   默认情况下，网格场景将显示所有几何。可以标识并隐藏区域和边界以简化显示。

   可以更改显示器属性以更改可视化特征。本节包括一些常见示例：

   • 更改表面不透明度
   • 显示平面截面上的体网格
