Simcenter STAR-CCM+ 对计算网格上的物理问题进行求解。 要提供此网格，首先使用内部或外部工具来定义几何，然后创建网格生成流程，其操作在可重复步骤中生成网格。
网格是几何域的离散表示。此域可以包括真实几何及其内容和周围环境。

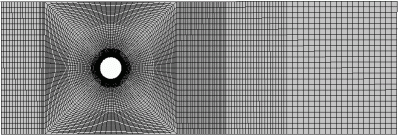

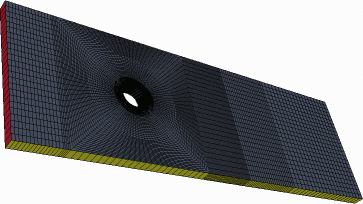

对于二维和轴对称模拟，使用一个网格单元厚度的三维网格的效率远低于使用一个真实二维网格的效率。 在条件允许的情况下，使用真实的二维网格。
3D-CAD 是 Simcenter STAR-CCM+ 内基于特征的参数化建模器，可用于从头开始构建几何。利用 3D-CAD 创建的几何作为 3D-CAD 模型存储，随后可转换为几何零部件，以便与网格化和模拟过程集成。
用户指南的此部分介绍如何使用 Simcenter STAR-CCM+ 中提供的参数化固体建模器 3D-CAD。 同时还介绍可用于进一步准备几何模型及其表面的功能和工具。
表面修复工具将诊断网格化表面和部件曲线中的错误，并提供相关的修复工具。使用同一工具，可通过搜索基于面的特征和属性，然后将结果分配给新的或现有零部件表面或曲线，来重新组织离散几何。
在设置模拟的过程中，一个重要环节是定义几何部件与区域、边界以及交界面之间的关系。
在几何表面定义的边界体积内，Simcenter STAR-CCM+ 可以为有限体积和有限元求解器构造网格。
Simcenter STAR-CCM+ 中的网格生成器为分配给区域的几何部件生成表面与体网格，为分析做好准备。
基于部件的网格化 (PBM) 是一种网格化策略，可用于创建一个或多个网格操作，从而为准备、修复和处理几何定义工作流。PBM 的主要优点是：创建的每个网格操作均属于可重复线性过程的一部分。
本节介绍用于在零部件级别设置和生成体网格的建议工作流。
网格操作将对几何部件执行操作，以便能够在其输入部件或属性更改时轻松重复操作。
网格描述是属于几何部件的面网格或体网格的版本。几何部件可以有多个与之关联的面网格描述。通过导入表面或执行操作，可以创建和更改描述。
Custom controls override any default controls for the surface and volume meshers. This facility allows you to refine or coarsen the mesh for part curves, part surfaces, geometry parts, and specified volumes.
Simcenter STAR-CCM+ 包含网格化工具，可用于在生成体网格之前帮助准备高质量的面网格。
Simcenter STAR-CCM+ 包含不同类型的网格生成器，可用于从准备妥善的表面网格开始生成体网格。
Simcenter STAR-CCM+ 可以通过近似尾流区域或使用基于求解的方法来加密网格。 利用这些功能，可以通过减小相关区域中的网格单元尺寸来实现高效加密。
Directed meshing is a method for generating high quality swept meshes on geometries in Simcenter STAR-CCM+. The method operates by sweeping a mesh from the surfaces of a geometry through its volume onto a facing target surface.
在 Simcenter STAR-CCM+ 中，按照以下说明可根据选定的二维零部件表面生成真实的二维网格。
本节介绍如何从现有三维网格的表面中抽取二维网格。此现有网格可以导入到 Simcenter STAR-CCM+ 中，也可以使用三维体网格生成器生成。
具有轴向叶片的涡轮机应用通常需要流对齐的结构化网格。此类网格具有隐式连接和固定数量的节点或面相邻面，从而生成更精确的求解。
可以在 Simcenter STAR-CCM+ 中可视化任何网格表示。导入或生成网格之后，可视化该网格以检查网格单元质量和网格有效性。
体网格质量直接取决于面网格质量。 因此，确保所有面网格都为高质量网格，这一点至关重要。
本节介绍可用于检查体网格有效性和质量以及诊断问题区域的工具。 使用这些工具后，可在 Simcenter STAR-CCM+ 内部或原始网格生成器中修复此类问题。
本节列出了与网格化相关的场函数。
本节提供作为网格化过程中有用部分的表示的相关信息。
由于模型必须以米为单位，因此在运行分析之前对网格进行比例缩放很重要。
本节分步概述如何将 Simcenter STAR-CCM+ 网格和求解数据导出为可在其他 CAE 软件包中使用的格式。
本节概述了执行多区域网格化的表面要求，以及从生成单个区域和多个区域定义的表面导入开始操作的分步指导。 此外，还提供了当需要多个区域时从 CAD 软件包导出表面数据的最佳方法相关准则。
