使用导入的位移使 CAE 模型变形
可以根据导入的位移数据使 CAE 模型变形。 此过程通过在每个表面节点上应用位移数据，使 CAE 模型网格变形。 这可用于查看 Simcenter STAR-CCM+ 中 CAE 模型的变形形状。 也可在标量场景内的变形模型上显示标量。
-
导入模型的位移数据。
这将在 CAE 模型弹出菜单中显示变形选项。
-
右键单击 [导入 CAE 模型] 节点，然后选择使用导入的表面位移变形。

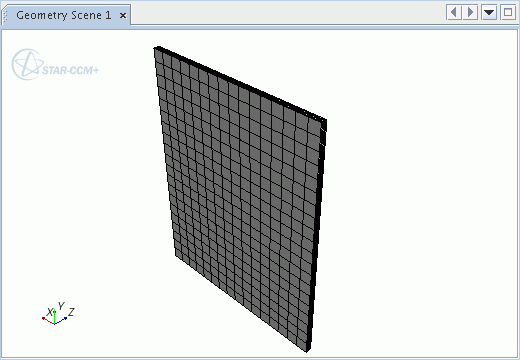

以下示例显示固定在底部的板的导入 CAE 模型。 在外部 CAE 软件包中，拉力负载放置在板的前表面上。

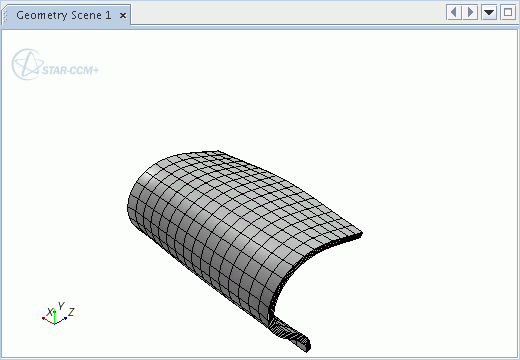

在以下屏幕截图中，CAE 模型已根据导入的表面位移而变形。 注意，为了查看变形的网格，通常需要更改场景中显示的零部件。 这是因为位移数据通常与模型的特定表面（例如，导入的表面或体积表面）相关联。 因此，可能需要将其他某个 CAE 模型表面添加到场景。

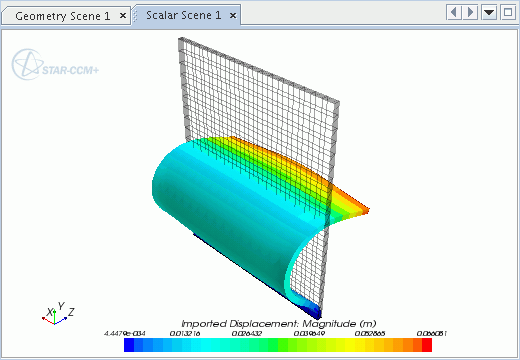

变形模型还可用于显示标量数据。 在以下示例中，表面上显示了 Imported Displacement(导入的位移) 场函数。 几何显示器也用于显示板的原始位置。
