生成全局包面

设置初始全局包面的参数。可以使用动态查询来选择要操作的零部件。
  1. 右键单击几何 > 操作节点，然后选择新建 > 表面准备 > 包面。
  2. 在创建包面自动网格操作对话框中，单击确定。
  3. 要创建选择零部件的查询，选择操作 > 包面节点，然后单击输入零部件旁边的 。
  4. 在包面 - 输入零部件对话框中：
    1. 从下拉菜单中选择类型。
    2. 从第二个下拉菜单中选择不是。
    3. 从第三个下拉菜单中选择复合零部件。
    4. 单击 接受过滤器。
      此表达式查找所有不是复合零部件的零部件。实质上，此表达式查找并选择所有叶级零部件。由于选择 chassisAssy 复合零部件会选中所有叶级零部件，因此不需要此表达式。但此表达式便于查看包面中有哪些零部件，并根据需要轻松从包面中移除特定零部件，方法是添加另一个表达式（例如，Objects (Static) are not [parts to exclude](对象（静态）不是 [要排除的零部件])）。如果不使用查询，则必须手动选择所需的全部零部件，而忽略不希望包含在包面中的零部件。
    5. 在对话框中，将鼠标指针悬停在类型不是复合零部件上，然后单击 添加一个新项目。
    6. 从下拉菜单中选择关系。
    7. 从第二个下拉菜单中选择目录树下方。
    8. 选择部件 > chassisAssy 作为表达式的第三部分。
    9. 单击 接受过滤器。
      此表达式将查询限制为出现在 chassisAssy 复合零部件节点下的条目。执行此操作的原因是，在本教程的后续阶段中将创建形状零部件来定义局部范围。如果未创建第二个表达式，这些形状零部件将包括在所选内容中。
    10. 单击确定关闭包面 - 输入零部件对话框。

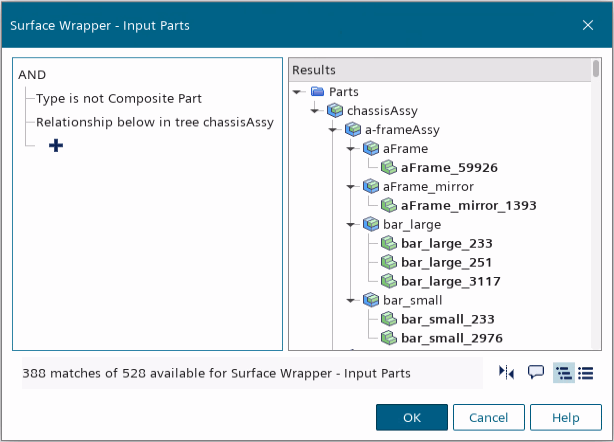

      组合这两个表达式以查找 chassisAssy 节点下的所有叶级零部件，然后将其添加到包面操作。在这种情况下，将向包面添加 388 个零部件。过滤器的结果在包面 - 输入零部件对话框的结果窗格中标记为粗体。

将包面设为以串行模式执行：
  1. 选择包面节点，并设置以下属性：
    属性 设置
    网格生成器执行模式 串行
    原有包面 激活

    对于这种情况，需要使用串行原有包面器，因为并行包面器不支持局部包面。

  2. 编辑包面 > 默认控制节点，然后设置下列参数：
    节点 参数 设置
    基础尺寸 基础尺寸 100.0 mm
    相关体 方法 外部
  3. 右键单击包面 > 防接触节点，然后选择新建 > 一组防接触组。
    在执行包面操作时，最常使用此类防接触。防接触组中的所有零部件保留为不同的零部件，并防止其在包面过程中合并到一起。
    两组防接触组通常用于更复杂的情景，在这些情景中，需要为不同的零部件组指定不同的尺寸。同一组中的零部件可以接触，但不同组中的零部件不能接触。
  4. 选择包面 > 防接触 > 防接触节点，然后单击表面旁边的 以设置过滤器。
  5. 在防接触 - 表面对话框中，设置指定类型是零部件表面的查询，然后单击确定。
    此查询选择所有零部件表面。同样也不需要此查询，手动选择所有零部件可达到相同的效果，但通过此查询会自动将添加到几何的任何新零部件引入防接触。如果不使用查询，则必须将这些零部件手动添加到防接触。
  6. 选择包面 > 防接触 > 防接触节点，然后将最小尺寸设为 10.0 mm。
    此值指定包面可以生成的边的最小尺寸。
  7. 保存模拟。

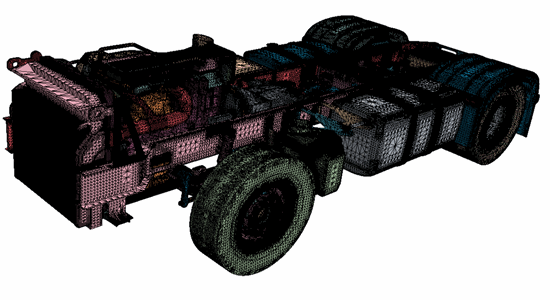

  8. 右键单击操作 > 包面节点，然后选择执行。
    此过程需要几分钟。
  9. 设置将包面几何与原始输入几何进行比较的场景：
    1. 展开场景节点。
    2. 将 Geometry Scene 1(几何场景 1) 场景重命名为输入。
    3. 打开输入场景。
    4. 创建新网格场景并将其重命名为 Wrap(包面)。
    5. 选择 Wrap(包面) > 网格 1 节点，然后将颜色模式设为区分输入。
      此选项为所有独特的零部件提供一个不同的颜色，更便于将其区分开来。注意，颜色随机分配，因此看到的颜色可能与教程屏幕截图中显示的颜色不同。
    6. 双击 Wrap(包面) > 网格 1 > 零部件节点。
    7. 在零部件对话框中，取消选择 chassisAssy 下的所有零部件，然后单击确定。


    8. 在场景节点下，同时选择输入和 Wrap(包面) 节点，右键单击其中一个选项，然后激活链接视图选项。
      此选项同步这两个视图，使其显示相同的方向、位置和缩放级别。在并排比较场景时，此功能非常有用。

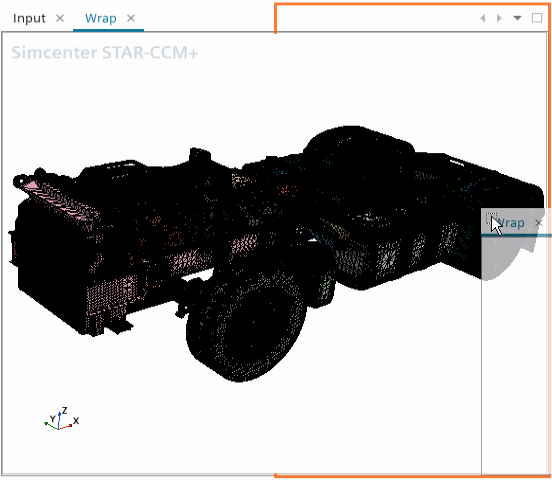

    9. 单击并拖动 Wrap(包面) 场景到图形窗格的右侧，直到橙色边框出现并对齐至该窗格的角落；释放鼠标按键。

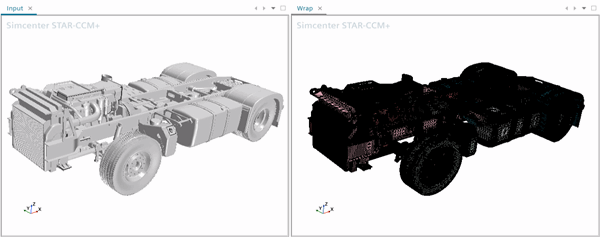

      这两个场景并排显示，可用于将包面和原始输入表面进行比较。

  10. 保存模拟。
