加密散热器罩体上的包面

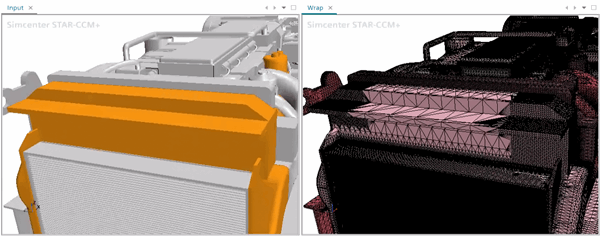

散热器罩体加密不当，大网格单元显示在罩体的倾斜段附近。

在加密不当的边角周围使用体积范围定义局部加密。使用自定义面控制指定加密目标尺寸。
  1. 激活局部包面：
    1. 展开几何 > 操作节点。
    2. 选择包面节点并激活执行局部包面选项。
      局部范围节点将添加到包面节点下。局部范围定义要重新包面的几何区域。
  2. 隔离散热器罩体：
    1. 在 Wrap(包面) 场景中，右键单击标记的散热器罩体，然后选择仅显示此零部件。

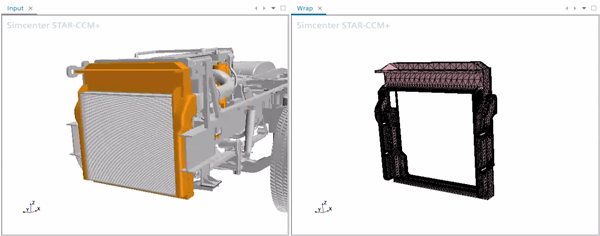

      散热器罩体 radiatorShroud_10833 在场景中已隔离。

    2. 关闭输入场景，这样就只有 Wrap(包面) 场景处于打开状态。
  3. 创建局部范围：
    1. 右键单击操作 > 包面 > 局部范围节点，然后选择新建 > 体积范围。
      体积范围包含定义体积的部件。体积内的所有零部件表面都是用于局部包面的候选表面。如果要修改或加密零部件的一部分，如散热器罩体上的角，建议使用体积范围。
    2. 将体积范围重命名为 Radiator(散热器)。
  4. 创建要在体积范围中使用的两个形状零部件：
    1. 右键单击几何 > 零部件节点，然后选择新形状零部件 > 方块。
      此时将显示创建方块零部件面板。在场景中，一个方框对齐至隔离的零部件。

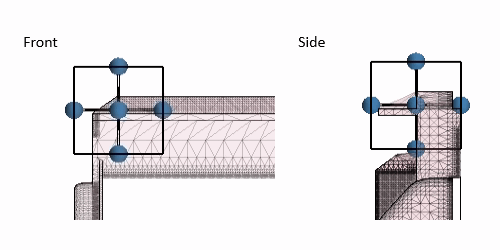

    2. 手动调整方框大小，使其闭合包面求解不当的顶角。
      为方块输入以下值：
      属性 设置
      角 1 [-0.8709, -0.0258, 0.6460] m
      角 2 [-0.6233, 0.220, 0.9012] m
    3. 单击创建。


      将投影模式切换到并行帮助。要切换投影模式，单击 > 投影模式 > 并行。

      按 <F>、<S> 和 <T> 分别在“前视图”、“侧视图”和“顶视图”之间切换。



      确保方框略大于相关区域，但也最小化与相邻零部件的任何交集。

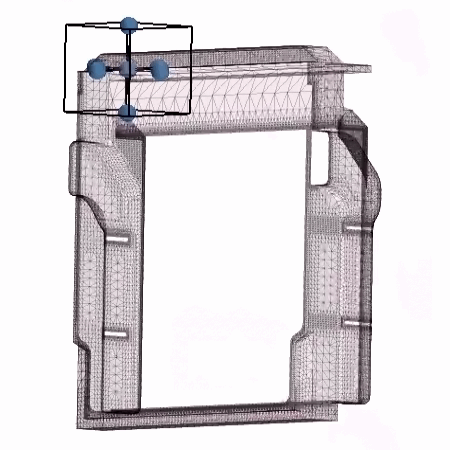

    4. 创建另一个方块并将其放在散热器罩体的对角。
      为第二个方块输入以下值：
      属性 设置
      角 1 [-0.8835, -0.820, 0.5707] m
      角 2 [-0.5770, -0.5754, 0.8939] m
    5. 单击创建，然后单击关闭。

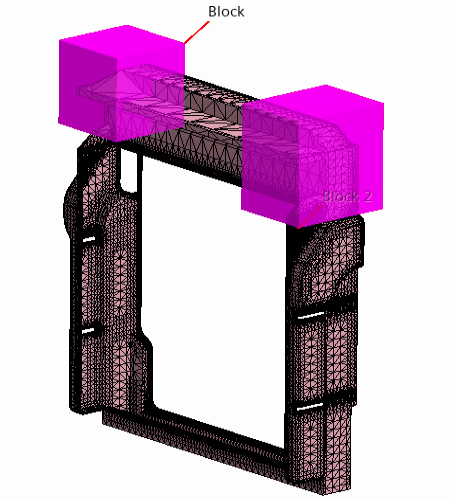

  5. 将形状零部件添加到体积范围：
    1. 选择操作 > 包面 > 局部范围 > Radiator(散热器)，然后将这两个方块添加到零部件。


  6. 创建并定义一个自定义控制，用于加密罩体边角处的包面：
    1. 右键单击操作 > 包面 > 自定义控制节点，然后选择新建 > 面控制。
    2. 将面控制重命名为 Radiator Refinement(散热器加密)。
    3. 在 Wrap(包面) 场景中，右键单击散热器罩体，然后选择选择继承自以选择与原始输入零部件对应的零部件表面。
    4. 按 <Ctrl> + <C> 将选定的零部件表面复制到剪贴板。
    5. 选择操作 > 包面 > 自定义控制 > Radiator Refinement(散热器加密) 节点，然后单击零部件表面的自定义编辑器。
    6. 在散热器加密 - 零部件表面对话框中，单击 （从剪贴板粘贴选择内容），然后单击确定。
      零部件表面即从剪贴板复制到自定义控制中。
    7. 编辑 Radiator Refinement(散热器加密) 节点并设置自定义控制设置，如下所示：
      节点 属性 设置
      控制
      目标表面尺寸 目标表面尺寸 自定义
      最小表面尺寸 最小表面尺寸 自定义
      值
      目标表面尺寸 尺寸类型 绝对值
      绝对尺寸 5.0 mm
      最小表面尺寸 尺寸类型 绝对值
      绝对尺寸 5.0 mm
  7. 执行包面。
    应使用自定义控制设置对散热器罩体周围的两个位置重新包面。然后，局部包面的结果将缝合为原始全局包面。
  8. 在 Wrap(包面) 场景中，右键单击空白区域并选择恢复所有隐藏的零部件。
  9. 打开输入场景，像之前一样重新定位。
    散热器罩体现已正确求解。

  10. 保存模拟。
