标识分辨率较低的零部件

全局包面中的某些区域分辨率低下。可以通过使用局部包面加密这些区域来改善包面。

  1. 在输入场景中设置一个显示器，对需要更精细包面的零部件着色。标识需要重新包面的零部件后，可以将其添加到此显示器。
    1. 选择输入场景，然后单击对象树上方的场景/绘图选项卡。
    2. 右键单击输入节点，然后选择新显示器 > 表面。
    3. 将表面 1 重命名为 Needs Attention(需要注意)。
    4. 选择需要注意节点，并将颜色模式设为常数。
    5. 选择 Needs Attention(需要注意) > 颜色节点，然后选择铬黄色。
    6. 单击对象树上方的模拟选项卡。
  2. 标识并标记需要加密的零部件：
    1. 将输入场景与 Wrap(包面) 场景进行比较，检查包面结果是否存在明显的问题。

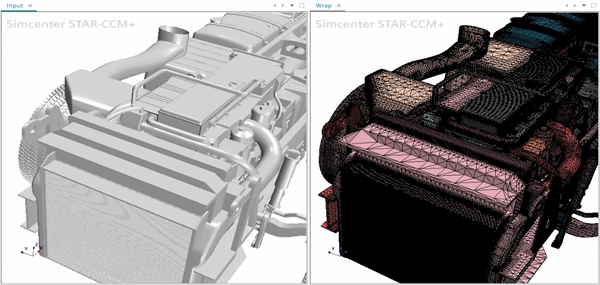

    2. 按如下所示放置几何，以聚焦于散热器罩体。


      散热器罩体（上图中显示为紫色的组件）的分辨率低下，较大的网格单元显示在罩体的角部分附近。

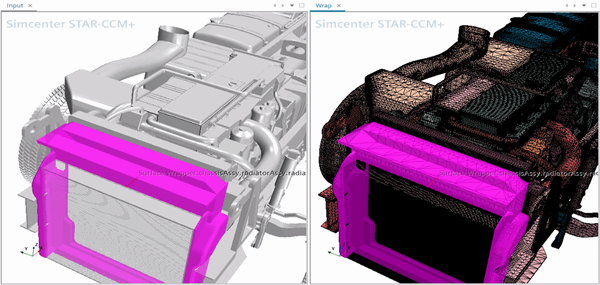

    3. 在 Wrap(包面) 场景中，单击如下所示的罩体组件。


      该零部件在这两个场景以及对象树中高亮显示。此特定零部件标识为 radiatorShroud_10833。

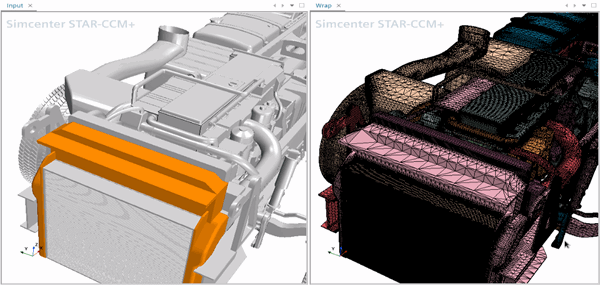

    4. 在输入场景中，右键单击高亮显示的零部件，选择显示器，停用轮廓 1 和表面 1 选项，然后激活 Needs Attention(需要注意) 选项。


      该零部件现已标记。

  3. 使用相同的方法标记其他零部件：

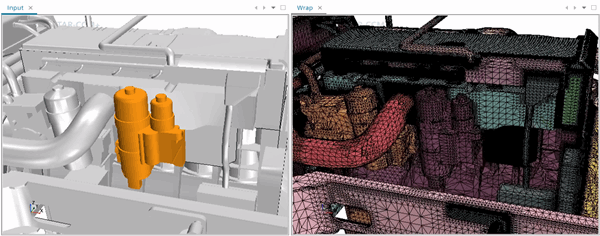

    1. 旋转卡车，使发动机的左侧具有焦点。标记零部件 engineDetail2_131016。

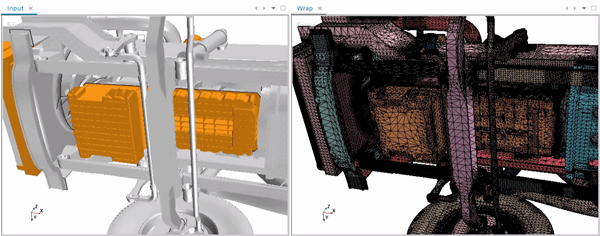

    2. 旋转卡车，以聚焦于发动机下侧。标记零部件 oilSump_1872。

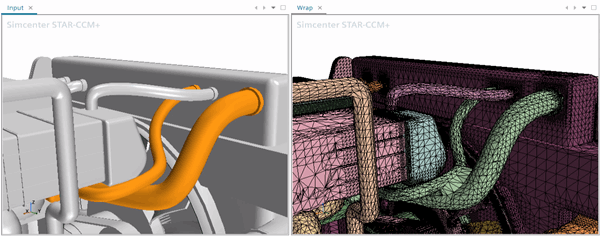

    3. 旋转卡车，使散热器软管在可视范围之内。标记零部件 radiatorPipe_10183。


  4. 保存模拟。
