加密散热器软管上的包面

某些散热器软管求解不当，并在紧临接近时合并到一起。

使用体积范围加密两根软管合并位置处的表面接近值。
  1. 隔离散热器软管：
    1. 在 Wrap(包面) 场景中，右键单击标记的散热器软管，然后选择仅显示此零部件。
      散热器软管 radiatorPipe_10183 在场景中已隔离。

    2. 关闭输入场景，这样就只有 Wrap(包面) 场景处于打开状态。
  2. 创建局部范围：
    1. 右键单击操作 > 包面 > 局部范围节点，然后选择新建 > 体积范围。
      在这种情况下使用体积范围，因为只有一小部分零部件需要加密。
    2. 将体积范围重命名为 Radiator Hoses(散热器软管)。
  3. 创建要在体积范围中使用的形状零部件：
    1. 右键单击零部件节点，然后选择新形状零部件 > 方块。
      此时将显示创建方块零部件面板。在场景中，一个方框对齐至隔离的零部件。
    2. 输入以下值：
      属性 设置
      角 1 [-0.395, -0.011, 0.571] m
      角 2 [-0.27, 0.107, 0.704] m

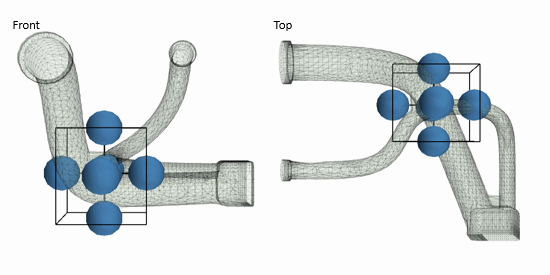

      随即显示方框，如下所示。

    3. 单击创建并关闭以创建形状零部件。
  4. 将形状零部件添加到体积范围：
    1. 选择操作 > 包面 > 局部范围 > 散热器软管，然后将零部件设为方块 3。
  5. 创建并定义一个自定义控制，用于加密散热器软管上的包面：
    1. 右键单击操作 > 包面 > 自定义控制节点，然后选择新建 > 面控制。
    2. 将面控制重命名为 Radiator Hoses Refinement(散热器软管加密)。
    3. 在 Wrap(包面) 场景中，右键单击散热器软管，然后选择选择继承自以选择与原始输入零部件对应的零部件表面。
    4. 按 <Ctrl> + <C> 将选定的零部件表面复制到剪贴板。
    5. 选择操作 > 包面 > 自定义控制 > Radiator Hoses Refinement(散热器软管加密) 节点，然后使用 （从剪贴板粘贴选择内容）设置零部件表面。
    6. 编辑 Radiator Hoses Refinement(散热器软管加密) 节点并设置自定义控制设置，如下所示：
      节点 属性 设置
      控制
      表面接近值 接近 自定义
      值
      表面接近值 搜索下限 5.0 mm
      缝隙中的点数 4.0
默认情况下，将包面设为自动确定体积范围的相关体积。在某些情况下，包面会告诉您一个或多个相关体积已失败。发生这种情况时，建议通过在体积范围内放置种子点来引导包面。要演示本教程中的过程，可为散热器软管体积范围添加种子点。在这里，由于包面是外部包面，所以在软管外表面和体积范围表面之间添加种子点。
  1. 在体积范围内创建种子点：
    1. 选择局部范围 > Radiator Hoses(散热器软管)节点，然后停用自动相关体积选项。
    2. 右键单击种子点节点，然后选择新建。
    3. 在显示的种子点创建工具中，激活显示点工具选项以在活动场景中显示点工具。
    4. 单击模拟选项卡以切换到模拟树，选择几何 > 零部件 > 方块 3，然后单击编辑选项卡返回到种子点创建工具。
      形状零部件将在场景中高亮显示，而不添加到场景的显示器。

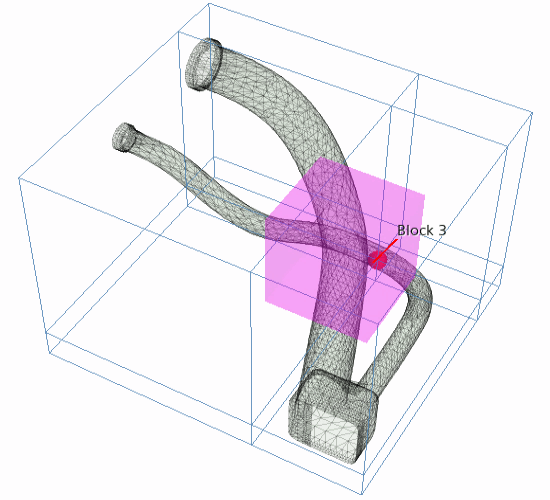

    5. 在活动场景中，使用显示点工具将种子点定位在形状零部件内。样本坐标如下所示。


      位置 设置
      X -0.308
      Y 0.0855
      Z 0.5985
    6. 单击创建并关闭以创建种子点。
  2. 执行包面。
    两根散热器软管不再合并。

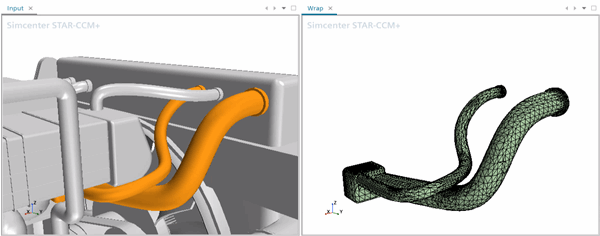

  3. 打开输入场景，像之前一样重新定位。
    散热器软管现已正确求解。

  4. 保存模拟。
