加密油槽上的包面

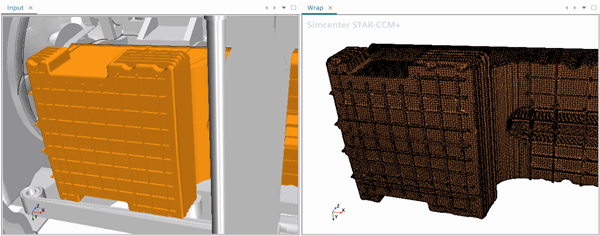

全局包面中丢失了油槽表面的一些细节。

  1. 隔离油槽：
    1. 在 Wrap(包面) 场景中，右键单击油槽，然后选择仅显示此零部件。
      油槽 oilSump_1872 在场景中已隔离。

  2. 创建局部范围：
    1. 右键单击操作 > 包面 > 局部范围节点，然后选择新建 > 表面范围。
      由于油槽的整体分辨率较差，因此选择了表面范围。如果只需对油槽的某一部分进行加密，则将使用体积范围。
    2. 将表面范围重命名为 Oil Sump(油槽)。
  3. 定义表面范围：
    1. 在 Wrap(包面) 场景中，右键单击油槽，然后选择选择继承自以选择与场景中的包面对应的零部件表面。
    2. 按 <Ctrl> + <C> 将零部件表面复制到剪贴板。
    3. 选择操作 > 包面 > 局部范围 > Oil Sump(油槽) 节点，然后使用 （从剪贴板粘贴选择内容）设置零部件表面。
    4. 选择 Oil Sump(油槽) 节点，然后将膨胀距离设为 20.0 mm。
      如果设置的膨胀距离过小，包面可能会失败。通常，表面范围的膨胀距离必须是局部表面尺寸的三倍左右。在这种情况下，膨胀距离 15.0 mm 适用。
  4. 创建并定义一个自定义控制，用于加密油槽周围的包面：
    1. 右键单击操作 > 包面 > 自定义控制节点，然后选择新建 > 面控制。
    2. 将面控制重命名为 Oil Sump Refinement(油槽加密)。
    3. 在 Wrap(包面) 场景中，右键单击油槽，然后选择选择继承自以选择与原始零部件对应的零部件表面。
    4. 按 <Ctrl> + <C> 将零部件表面复制到剪贴板。
    5. 选择操作 > 包面 > 自定义控制 > 油槽加密 节点，然后使用 （从剪贴板粘贴选择内容）设置部件表面。
    6. 编辑 Oil Sump Refinement(油槽加密) 节点并设置自定义控制设置，如下所示：
      节点 属性 设置
      控制
      目标表面尺寸 目标表面尺寸 自定义
      最小表面尺寸 最小表面尺寸 自定义
      值
      目标表面尺寸 尺寸类型 绝对值
      绝对尺寸 5.0 mm
      最小表面尺寸 尺寸类型 绝对值
      绝对尺寸 5.0 mm
  5. 执行包面。

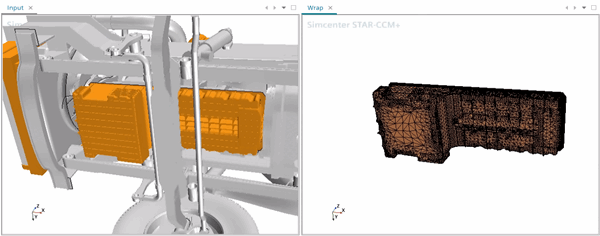

    包面现在成功且油槽已正确求解。

  6. 在 Wrap(包面) 场景中，右键单击空白区域并选择恢复所有隐藏的零部件。
  7. 保存模拟。
