基于每个部件监视报告结果
对于基于报告的监视器，可以指示监视器捕获基础报告处理的某些或所有部件的结果。
也可以使用表达式报告访问用户自定义场函数中的部件。请参见访问报告值和同位场函数值。
要定义捕获基于部件的值的监视器：
-
确保用于创建监视器的初始报告是处理多个部件的报告。
如果某个区域由多个几何部件组成，则设置报告以观察几何部件而不是区域。
- 右键单击报告节点，然后选择根据报告创建监视器和绘图。
-

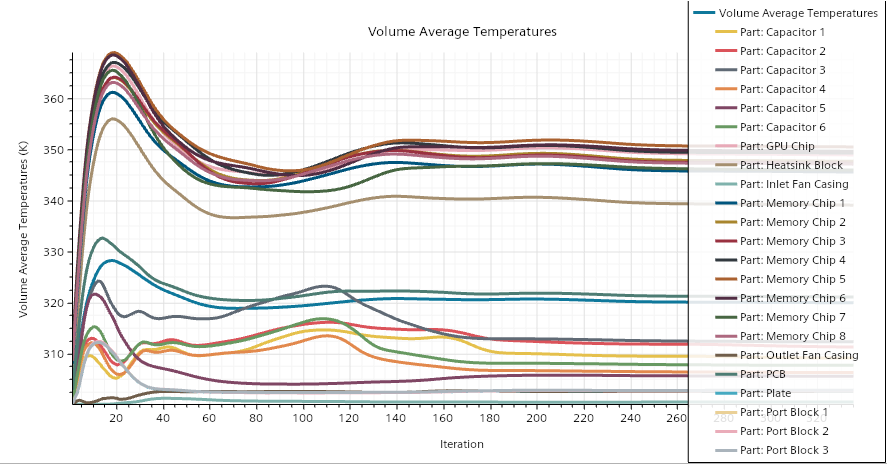

选择生成的[监视器]节点，然后将值类型设为部件值。
此时显示部件子节点，并选定所有报告部件。
- 如果要监视报告部件子集的值，选择部件子节点，然后将部件设为要观察的部件。
-

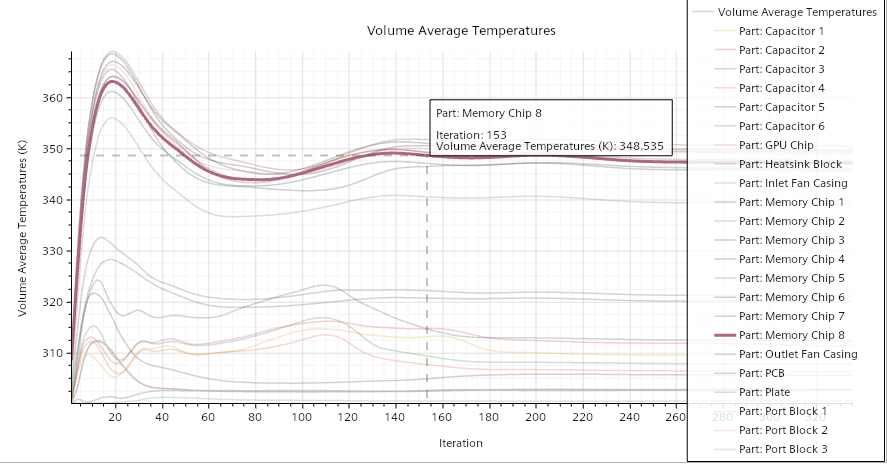

单击监视器绘图上某条线时，可以识别该线条所属的部件。
以下报告类型仍不支持访问每个部件的值：
- 边界参数灵敏度
- 单元计数
- 正投影面积
- 广义振动力
- 热交换器（单流体和双流体）
- 反作用力（有限元和有限体积）
- 反作用力矩（仅限有限体积）
