试验台

使用通用和 PCB 快速零部件定义 JEDEC 试验台的几何、位置和物理属性。

要定义台面：
  1. 右键单击快速零部件节点，然后选择新建快速零部件 > 通用 > 体。
  2. 在编辑对话框中，将名称设置为台面。
  3. 设置下列几何属性：
    属性 设置
    X 305.0 mm
    Y 305.0 mm
    Z 12.5 mm

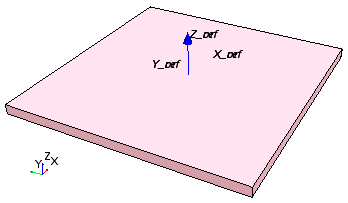

  4. 如要在图形窗口预览体几何，请在对话框底部单击更新。改变视图，以获得和以下所示相似的台面位置。
    有关如何更改图形窗口中的视图内容，请参阅鼠标配置和更改视图。


  5. 单击确定。
要定义 PCB 测试板：

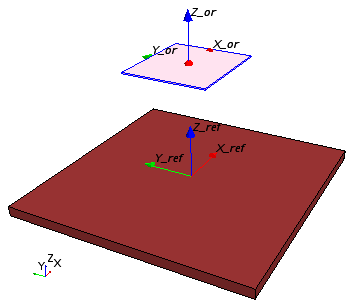

  1. 在图形窗口中，右键单击台面的上表面然后选择新建快速零部件 > PCB > 矩形。
  2. 在编辑对话框中，设置下列几何属性：
    属性 设置
    X 114.5 mm
    Y 101.5 mm
  3. 如要定义 PCB 在台面上部居中位置，请将定位矢量设置为 [0.0, 0.0, 145.0] mm。
  4. 单击更新。


为了考虑传导和非传导基材对 PCB 内热传递的影响，设置以下物理属性：
  1. 将热指定设为按层指定。
  2. 将各层金属分数设置为如下数值：
    名称 金属分数
    层 1 0.9
    层 2 0.01
    层 3 0.9
  3. 单击确定。
要定义 PCB 边缘：

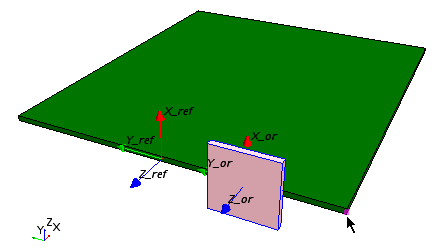

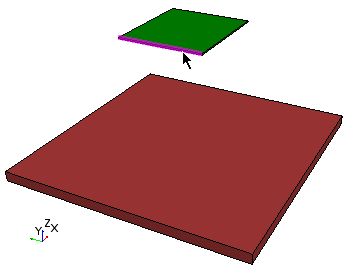

  1. 在图形窗口中，右键单击下方突出显示的 PCB 面（注意坐标系），然后选择新建零部件 > 通用 > 体。


  2. 在编辑对话框中，将名称设置为 PCB- 边缘。

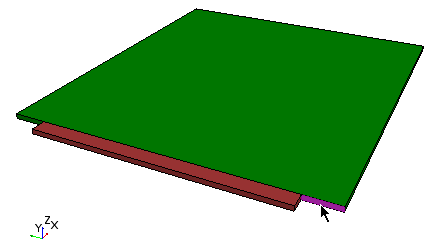

  3. 如要设置基于 PCB 厚度的体高度，右键单击下方突出显示的 PCB 的一处短边，并选择设置尺寸... > X。


  4. 设置下列几何属性：
    属性 设置
    Y 80.0 mm
    Z 5.0 mm

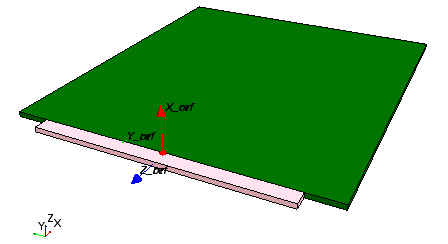

  5. 将定位矢量设置为 [0.0, 0.0, 0.0] mm。
  6. 单击更新。


  7. 在物理部分，单击固体材料选框，然后选择 Al。
  8. 单击确定。
要定义连接器：

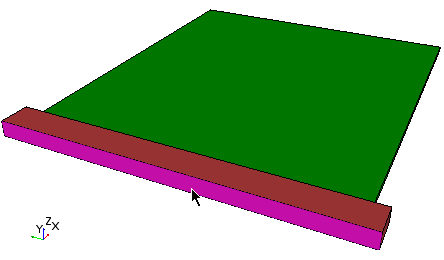

  1. 在 PCB 中，右键单击下方突出显示的面，然后选择新建零部件 > 通用 > 体。


  2. 在编辑对话框中，将名称设置为连接器。
  3. 设置下列几何属性：
    属性 设置
    X 5.0 mm
    Y 110.0 mm
    Z 10.0 mm
  4. 将定位矢量设置为 [0.0, 0.0, 0.0] mm。
  5. 单击更新。


  6. 单击确定。
从连接器中去除 PCB- 边缘：
  1. 右键单击快速零部件 > 连接器节点，然后选择编辑相互作用。
  2. 在减运算组合框中，单击固态快速目标选框并选择 PCB- 边缘。
  3. 单击应用，然后单击关闭。
要定义支架：

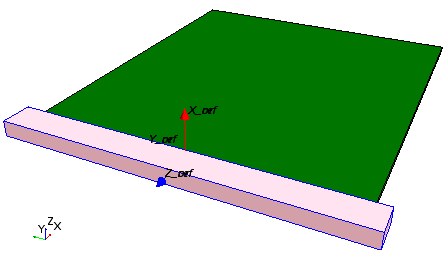

  1. 在连接器中，右键单击下方突出显示的面，然后选择新建快速零部件 > 通用 > 体。


  2. 在编辑对话框中，将名称设置为支架。
  3. 设置下列几何属性：
    属性 设置
    X 171.0 mm
    Y 200.0 mm
    Z 12.5 mm
  4. 单击更新。

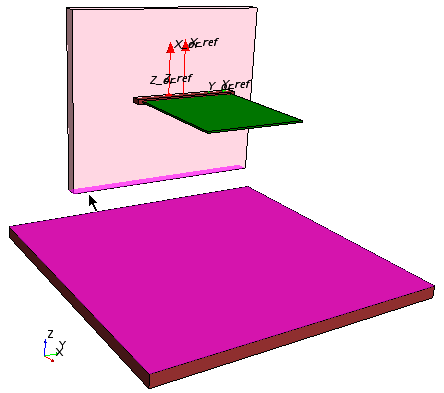

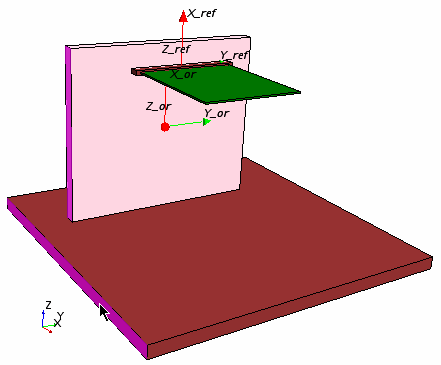

  5. 使用 <Ctrl> 键，同时选中台面上表面和支架下表面。右键单击并选择位置... > 捕捉。


  6. 同时选中下方突出显示的两个面，右键单击并选择位置... > 设置距离。


  7. 在设置距离对话框中将距离设为 13.0 mm，然后单击确定。
  8. 单击确定。

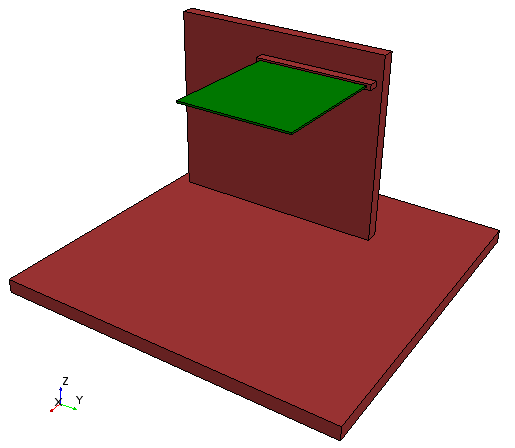

    试验台设置现已完成。


  9. 保存模拟 。
