生成网格

为实体组件和流体域创建体网格。本教程中，总体网格设置保留默认值，但细化焊点处的网格。

为满足本教程的需要，网格已适当细化。但为节省计算成本，这里的网格要比实际工业分析中所需网格粗大。

要定义焊点处的网格优化：

  1. 右键单击网格 > 自定义控制节点，然后选择新建 > 表面控制。
  2. 在编辑对话框中，将名称设置为焊点_表面控制。
  3. 单击表面文本框，选择封装 > 焊点零部件，然后单击确定。
  4. 对于目标尺寸，从下拉菜单中选择指定自定义值。
  5. 激活绝对尺寸并将值设为 2.0 mm。
  6. 单击应用，然后单击关闭。
要生成网格：
  1. 在网格生成工具栏内单击 （生成体网格）。
网格生成过程完成后，在试验台和芯片封装中显示网格：
  1. 右键单击场景 > 电子元件冷却 1 节点，然后选择新显示器。
  2. 在原对话框中，将名称设置为网格。
  3. 单击可绘制项目文本框并选择除机箱和提取体积以外的全部快速零部件。
  4. 在显示网格下拉菜单中，选择体网格选项。
  5. 单击确定。

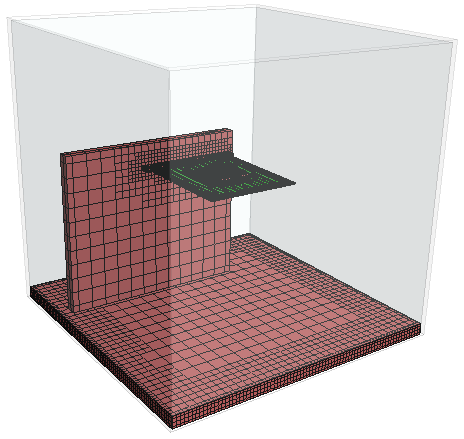

  6. 定位零部件，以获得和以下所示相似的视图。


  7. 保存模拟 。
