分析结果

查看收敛模拟结果并计算节点与环境交界处热阻。

运行结束后，检查速度和温度示数：

在图形窗口顶部选项卡处单击电子元件冷却 1。

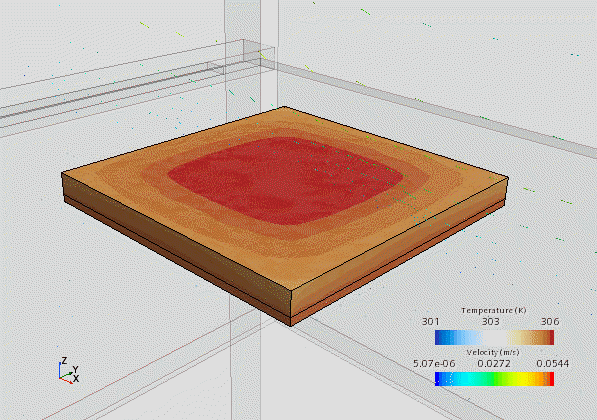

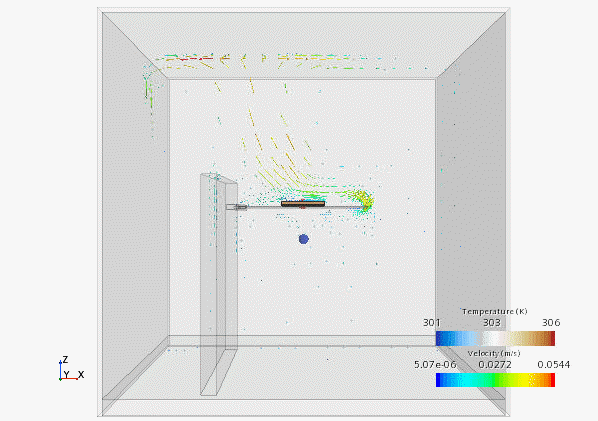

以下屏幕截图显示了机箱内气流状态和封装温度。

确定节点与环境交界处热阻

θ_{J A}

右键单击结果 > 报告 > 探点温度节点，然后选择制表。

表格数据对话框会显示以下数据：


QP/QPS	场	最小值 / 最大值 / 平均值
节点	温度	306.112 K
热电偶	温度	300.536 K

计算 $θ_{J A}$ as:
$θ_{J A} = \frac{T_{J} - T_{A}}{P_{H}} = \frac{306.112 K - 300.536 K}{1.0 W} = 5.576 \frac{K}{W}$
