机箱
使用外壳快速部件定义机箱的几何、位置和物理属性。
- 右键单击快速部件节点，然后选择。
- 在编辑对话框中，将名称设置为机箱。
-
设置下列几何属性：
属性 设置 X 305.0 mm Y 305.0 mm Z 305.0 mm 厚度 3.0 mm - 单击更新和确定。
要移除外壳的底壁：
- 在图形窗口中，右键单击外壳底面，然后选择创建开放式外壳表面。
应用腔室外部对流条件：
- 在图形窗口中，同时选中机箱的四处外侧表面和顶面。右键单击并选择创建快速部件表面。
-
在重命名对话框中，将名称设为环境，然后单击确定。
选定表面是从机箱的默认： 固体快速部件表面分离出来的。
- 右键单击节点，然后选择编辑。
- 在编辑对话框中，将热规范设为对流。
-
单击应用，然后单击关闭。

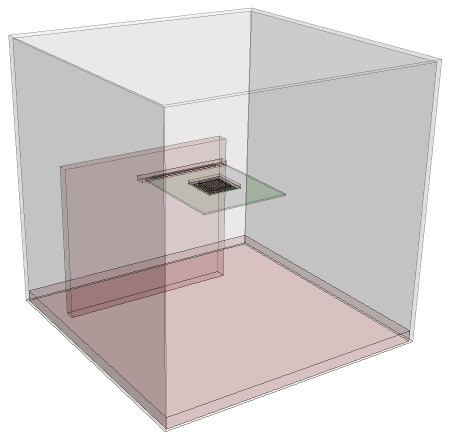

所有 JEDEC 测试机箱的实体组件现已完成。
-
保存模拟
。
