指定耦合边界和材料组分

将 Simcenter STAR-CCM+ 边界和材料组分与 GT-SUITE 对应物联系起来。

开始时为您在 GT-SUITE 中定义的每个 CFD 连接创建一个协同仿真区。利用协同仿真区能耦合 Simcenter STAR-CCM+ 边界与合作方的 GT-SUITE CFD 连接。
  1. 展开外部链接 > 链接 1 > 区域节点。
    当您激活 GT-SUITE 协同仿真模型时，Simcenter STAR-CCM+ 会自动添加协同仿真区域。
要成功耦合 Simcenter STAR-CCM+ 与 GT-SUITE，Simcenter STAR-CCM+ 中的协同仿真区域的名称必须匹配 GT-SUITE 中的 CFD 连接名称：
  1. 将区域 1 重命名为 Cyl1。
创建协同仿真区以耦合 Cyl2 边界与合作方的 CFD 连接、Cyl2：
  1. 右键单击区域节点并选择新建。将新区域重命名为 Cyl2。

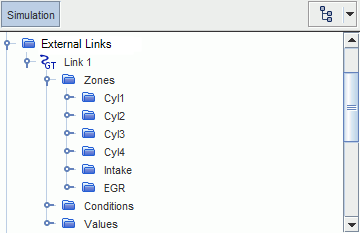

  2. 重复前面的步骤，分别创建四个名为 Cyl3、Cyl4、Intake 和 EGR 的协同仿真区。


将流体边界分配至对应的协同仿真区，这样它们就能与 GT-SUITE 交换数据：

  1. 展开区域 > 流形 > 边界节点。
  2. 选择 Cyl1 > 物理条件 > 外部程序耦合指定节点，然后将外部程序耦合指定设置为 Link 1：Cyl1。
  3. 重复前面的步骤，将其余的流体边界 Cyl2、Cyl3、Cyl4、Intake 和 EGR 分配至对应的协同仿真区。
GT-SUITE 确定了传递给 Simcenter STAR-CCM+ 的组分，并处理从 Simcenter STAR-CCM+ 指向 GT-SUITE 的组分映射。

要耦合 GT-SUITE 组分 indolene-combust 与 Simcenter STAR-CCM+ 被动标量 indolene-combust：

  1. 展开外部链接 > 链接 1 节点。
添加合作方材料组分来代表 GT-SUITE 组分：
  1. 右键单击值 > 合作方材料组分节点，然后选择新建合作方材料组分。
合作方材料组分的名称必须匹配相关 GT-SUITE 组分的名称：
  1. 将材料组分 1 重命名为 indolene-combust。
  2. 选择 indolene-combust 节点，将耦合 STAR-CCM+ 混合组分/被动标量设置为 indolene-combust。

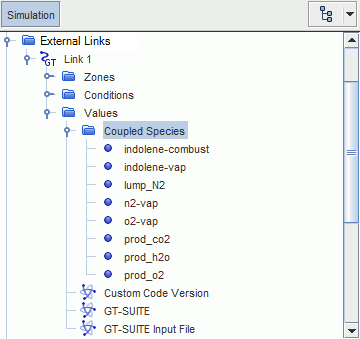

  3. 重复前面的步骤，将其余的气体组分和被动标量耦合至对应的 GT-SUITE 组分。


  4. 保存模拟。
