导入体网格

要设置 Simcenter STAR-CCM+ 模拟，启动一个模拟，然后导入提供的体网格。

  1. 启动 Simcenter STAR-CCM+。
  2. 开始模拟。
  3. 从工作目录中导入 manifoldGT-SUITE.ccm 体网格。
    注创建此体网格时，用拉伸网格在各平均区生成矩形网格单元。此网格有助于捕获这些区中的流体的一维特性。
    Simcenter STAR-CCM+ 在输出窗口内提供有关导入过程的反馈，并在区域节点下创建一个网格区域。

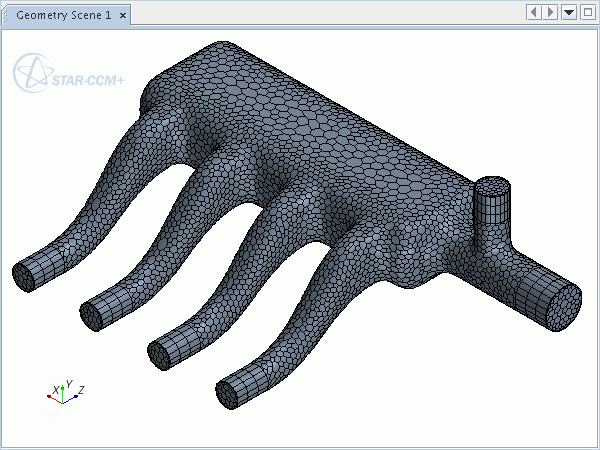

显示导入的体网格，并存储简易视图：
  1. 创建网格场景。
  2. 单击 （保存-恢复-选择视图）并选择视图 > -X+Y-Z > 上 +Y。


  3. 单击 （保存-恢复-选择视图），并选择存储当前视图，此操作将保存此视图以供以后使用。
  4. 将模拟另存为 manifold-gt.sim。
