使用 PLMXML 导出部件

使用 PLMXML 导出选项，可在一次操作中导出大量部件。

PLMXML 导出选项将创建一个 .plmxml 文件，保留有关如何在树中组织部件的信息。将 PLMXML 文件导入另一模拟中时，系统将根据 PLMXML 文件中的结构自动导入并组织部件。

执行 PLMXML 导出之前，确保根据需要组织树中包含的几何部件。PLMXML 导出仅可用于复合文件。可以将单个复合部件或多个复合部件导出至单个 PLMXML 文件中。

要导出部件：

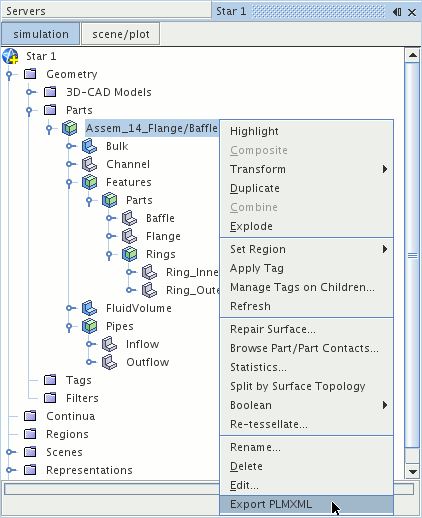

  1. 右键单击复合节点，然后选择导出 PLMXML。

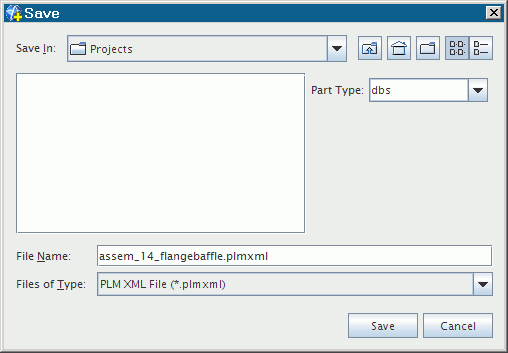

    此时将显示保存对话框。



  2. 从 Save In(保存位置) 下拉菜单中，指定保存目录。
  3. 从部件类型下拉菜单中，选择导出所需的文件格式：
    • 数据库 (.dbs)
    • 立体光刻 (.stl)
    • Nastran (.nas)
    • Patran (.pat)
    • Shell 输入文件 (.inp)
    • FELISA 前表面 (.fro)
    • JT Open (.jt)
  4. 在文件名字段中，输入适当的名称。
  5. 单击保存。

所有叶级部件均会导出至选定格式的单个文件中。可以在输出窗口中监视导出进度。还会创建 .plmxml 文件，其中包含已导出部件的相关结构、名称和文件参考。

要将部件导入另一个模拟中，遵循导入 XML 文件的过程。

注在 Windows 操作系统上运行的 Simcenter STAR-CCM+ 版本中，无法导入 .xml 和 .bif 文件。
