重叠网格细化参考

重叠网格的自适应网格细化可细化或粗糙化重叠网格交界面两侧的网格。为了改善重叠网格交界面处的数据插值,自适应细化过程的目标是为供体和受体网格单元实现类似的网格单元尺寸。请参见创建重叠网格交界面

1. 重叠网格细化参考
提供方式

右键单击连续体 > 物理 1 > 模型 > 自适应网格 > 自适应网格准则,然后选择新建 > 重叠网格细化

节点路径示例连续体 > 物理 1 > 模型 > 自适应网格 > 自适应网格准则 > 重叠网格细化
要求
  • 空间三维
  • 交界面:至少一个重叠网格交界面
属性见下文。
兼容网格生成器

切割体网格单元生成器

多面体网格生成器

四面体网格生成器

薄体网格网格生成器

增强层网格生成器

激活求解器请参见自适应网格求解器参考
场函数请参见Field Functions

重叠网格细化属性

最高细化等级
设置在一个模拟中可以细化网格单元的上限次数。网格单元的一个细化等级意味着中点细分的一个步骤。
启用
激活/停用此重叠网格细化。
交界面细化宽度
指定交界面细化的范围。默认值 2.0 表示在距离 2.0 * 受体网格单元尺寸范围内,优先级较低的网格单元将适应受体网格单元尺寸。
均匀间隙加密
用于在间隙内进行更精确的细化控制。
  • :将停用均匀间隙细化。
  • 指定等级:使用以下参数指定间隙细化。

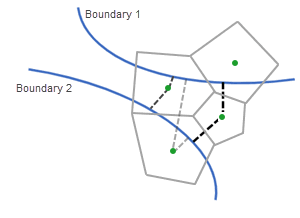

    • 间隙区域宽度:指定一个阈值来标识网格单元是否位于间隙中。网格单元的间隙距离定义为从网格单元形心到间隙边界 1 和 2 的正交距离之和:


      当网格单元的间隙距离小于指定的间隙区域宽度时,该网格单元被视为间隙网格单元。它使用间隙细化等级属性进行细化。

    • 间隙细化等级:指定所有间隙区域内的目标细化等级。
  • 自适应等级:根据此区域中任何其他细化准则的最精细细化等级,均匀细化整个间隙区域。

场函数

不通过 AMR 激活任何特定的重叠场函数。有关重叠场函数,请参见重叠网格场函数参考
