设置独立物理量

在 XY 绘图中，X 类型物理量是独立（或控制）物理量。Y 类型物理量是相关（或测量）物理量。每个 Y 类型物理量均从指派给[xy 绘图]节点的所有零部件中获取数据。

默认情况下，将 X 类型物理量指派给底（水平）轴。可以选择交换顺序，将 X 类型物理量指派给竖直位置。

注XY 绘图必须包含数据，才能应用此更改。
  1. 要反转 X 轴和 Y 轴的默认方向：
    1. 选择[xy 绘图] > X 类型，然后将X 轴设为左轴。
    2. 选择[xy 绘图] > Y 类型 > [Y 类型 1]，然后将Y 轴设为底轴。
以下说明假设您保留默认设置并将独立变量（例如 X 位置）分配给 X 轴。将相关或测量变量指派给 Y 类型。
  1. 选择独立变量。
    1. 选择[xy 绘图] > X 类型节点，然后将数据类型设为方向或标量。注意以下事项：

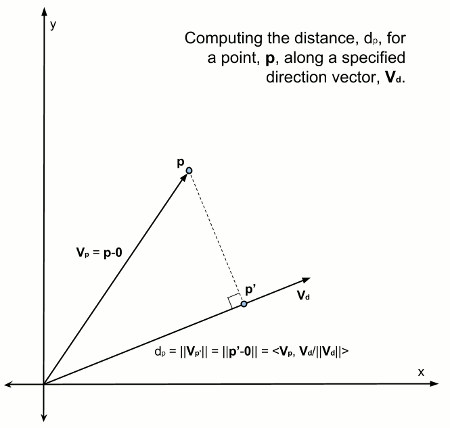

      • 方向：当类型属性设为方向时，矢量子节点定义绘图轴的数据来自方向矢量。由于模拟零部件可能存在于三维空间中，而 XY 绘图中的每个轴仅表示一维，因此必须将所绘制的零部件的三维坐标缩减为一维。通过指定样本位置投影到的方向矢量，可实现此目的。



        对于方向，还必须选择矢量，然后将值设为某个矢量（要沿此矢量投影每个数据点的因变量）。

      • 标量：当类型属性设为标量时，标量函数子节点定义绘图轴的数据来自标量场函数。
